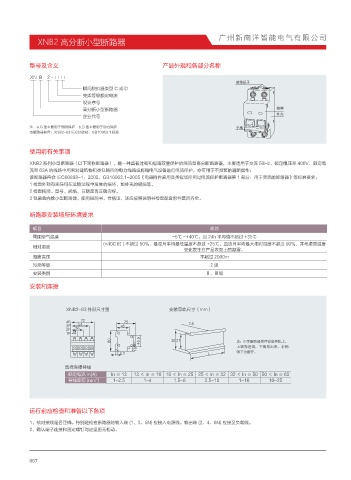

XNB2 高分断小型断路器

型号及含义 产品外观和各部分名称

XN B 2 - □ □
ᣑ㏫〛ၼ
瞬间脱扣器类型 C 或 D
壳架等级额定电流
设计序号
高分断小型断路器 䨙❸
โฟ
企业代号
注：a.G 型主要用于照明保护 b.D 型主要用于动力保护 ᝷ᳰ
本断路器符合：XNB2-63 IEC60898、GB10963.1 标准

使用前有关事项

XNB2 系列小型断路器（以下简称断路器），是一种具有过载和短路双重保护的限流型高分断断路器，主要适用于交流 50Hz、额定电压至 400V、额定电
流至 63A 的线路中用来对建筑物和类似场所的电力线路设施和电气设备进行电流保护，亦可用于不频繁的通断操作；
该断路器符合 IEC60898-1：2002、GB10963.1-2005《电器附件家用及类似场所用过电流保护断路器第 1 部分：用于交流的断路器》等标准要求；
1 检查外观有无任何在运输过程中发生的损坏，如外壳的破损等。
2 检查铭牌、型号、规格、日期是否正确完好。
3 包装盒内除小型断路器、使用说明书、合格证，还应按照说明书检查配套附件是否齐全。

断路器安装场所环境要求

项目 规范
周围空气温度 -5℃ ~+40℃，且 24h 平均值不超过 +35℃
(+40C 时 ) 不超过 50%，最湿月平均最低温度不超过 +25℃，且该月平均最大相对湿度不超过 90%，并考虑因温度
相对湿度
变化发生在产品表面上的凝露。
海拔高压 1 不超过 2000m

1
污染等级 1 2级
1
安装类别 Ⅱ、Ⅲ级

安装和连接

XNB2-63 外形尺寸图 安装导轨尺寸（mm）

1
1
1
1
注：小型断路器垂直安装导轨上，
上端为进线，下端为出来，手柄

- 朝下为断开。
选择连接导线
额定电流 In(A) In ≤ 13 13 ＜In≤16 16＜In≤25 25 ＜In≤32 32＜In≤50 50＜In≤63
导线面积 (mm ) 1~2.5 1~4 1.5~6 2.5~10 1~16 10~25
2

运行前应检查和准备以下各项
-
1、核对接线是否正确。特别是检查断路器的输入端 (1、3、5N) 应接入电源线。输出端 (2、4、6N) 应接至负载线。
2、确认端子连接和因定螺钉均应坚固无松动。
