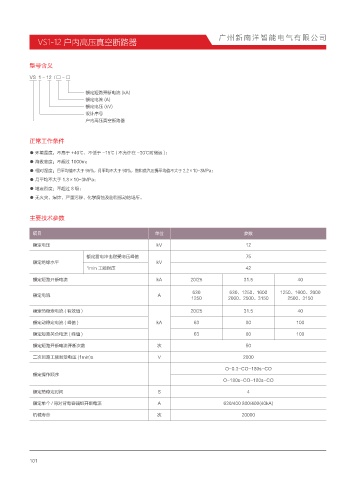

              VS1-12 户内高压真空断路器



           型号含义

           VS  1 - 12  / □ - □

                              额定短路开断电流 (kA)
                              额定电流 (A)
                              额定电压 (kV)
                              设计序号
                              户内高压真空断路器



           正常工作条件
           ● 环境温度:不高于 +40℃,不低于 -15℃ ( 不允许在 -30℃时储运 );
           ● 海拔高度:不超过 1000m;
           ● 相对湿度:日平均值不大于 95%,月平均不大于 90%,饱和蒸汽压提平均值不大于 2.2×10-3MPa;
           ● 月平均不大于 1.8×10-3MPa;
           ● 地震烈度:不超过 8 级;
           ● 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。


           主要技术参数


            项目                                        单位                             参数
            额定电压                                       kV                             12

                               额定雷电冲击耐受电压峰值                                           75
            额定绝缘水平                                     kV
                               1min 工频耐压                                              42

            额定短路开断电流                                   kA          20/25             31.5              40
                                                                   630          630、1250、1600    1250、1600、2000
            额定电流                                       A
                                                                   1250         2000、2500、3150      2500、3150
            额定热稳定电流 ( 有效值 )                                        20/25             31.5              40

            额定动稳定电流 ( 峰值 )                             kA           63                80               100
            额定短路关合电流 ( 峰值 )                                         63                80               100

            额定短路开断电流开断次数                               次                              50
            二次回路工频耐受电压 (1min)s                         V                             2000

                                                                              O-0.3-CO-180s-CO
            额定操作顺序
                                                                              O-180s-CO-180s-CO

            额定热稳定时间                                    S                              4
            额定单个 / 背对背电容器组开断电流                         A                      630/400 800/400(40kA)

            机械寿命                                       次                            20000
