XD-SRM-12
气体绝缘金属封闭开关设备

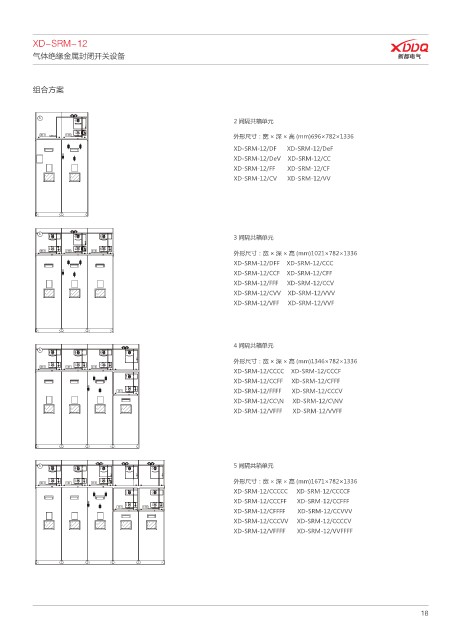

组合方案

● 预留母线扩展
● 外部母线 2 间隔共箱单元
● 钥匙互锁 外形尺寸：宽 × 深 × 高 (mm)696×782×1336
● 辅助触点：接地开关的辅助接点，2NC，2NO*
XD-SRM-12/DF XD-SRM-12/DeF
带信号的压力表接点 1NO
XD-SRM-12/DeV XD-SRM-12/CC
XD-SRM-12/FF XD-SRM-12/CF
XD-SRM-12/CV XD-SRM-12/VV

3 间隔共箱单元
外形尺寸：宽 × 深 × 高 (mm)1021×782×1336
XD-SRM-12/DFF XD-SRM-12/CCC
XD-SRM-12/CCF XD-SRM-12/CFF
XD-SRM-12/FFF XD-SRM-12/CCV
XD-SRM-12/CVV XD-SRM-12/VVV
XD-SRM-12/VFF XD-SRM-12/VVF

4 间隔共箱单元

外形尺寸：宽 × 深 × 高 (mm)1346×782×1336
XD-SRM-12/CCCC XD-SRM-12/CCCF
XD-SRM-12/CCFF XD-SRM-12/CFFF
XD-SRM-12/FFFF XD-SRM-12/CCCV
XD-SRM-12/CC\N XD-SRM-12/C\NV
XD-SRM-12/VFFF XD-SRM-12/VVFF

5 间隔共箱单元

外形尺寸：宽 × 深 × 高 (mm)1671×782×1336
XD-SRM-12/CCCCC XD-SRM-12/CCCCF
XD-SRM-12/CCCFF XD-SRM-12/CCFFF
XD-SRM-12/CFFFF XD-SRM-12/CCVVV
XD-SRM-12/CCCVV XD-SRM-12/CCCCV
XD-SRM-12/VFFFF XD-SRM-12/VVFFFF

18
