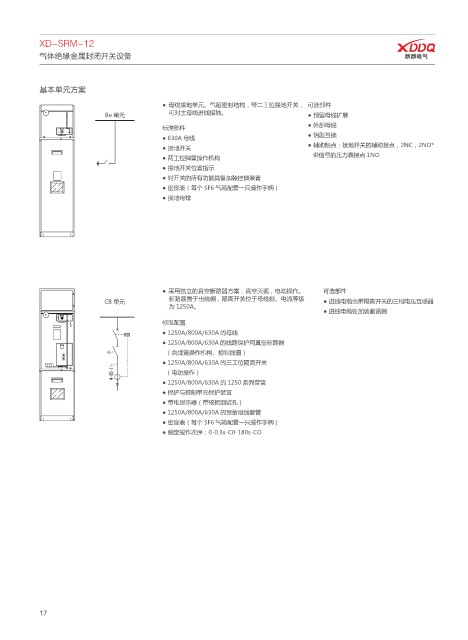

XD-SRM-12
气体绝缘金属封闭开关设备

基本单元方案
● 母线接地单元。气箱密封结构，带二工位接地开关， 可选部件
Be 单元 可对主母线进线接地。 ● 预留母线扩展
标淮部件 ● 外部母线
● 630A 母线 ● 钥匙互锁
● 接地开关 ● 辅助触点：接地开关的辅助接点，2NC，2NO*
带信号的压力表接点 1NO
● 两工位弹簧操作机构
● 接地开关位置指示
● 对开关的所有功能具备加装挂锁装置
● 密度表（每个 SF6 气箱配置一只操作手柄）
● 接地母排

● 采用独立的真空断路器方案，真空灭弧，电动操作。 可选部件
CB 单元 断路器置于出线侧，隔离开关位于母线侧。电流等级 ● 进线电缆出带隔离开关的三相电压互感器
为 1250A。
● 进线电缆处加装避雷器
标准配置
● 1250A/800A/630A 的母线
● 1250A/800A/630A 的线路保护用真空断路器
（合弹簧操作机构、控制线圈）
● 1250A/800A/630A 的三工位隔离开关
（电动操作）
● 1250A/800A/630A 的 1250 系列套管
● 保护与控制单元保护装置
● 带电显示器（带核相测试孔）
● 1250A/800A/630A 的预留母线套管
● 密度表（每个 SF6 气箱配置一只操作手柄）
● 额定操作次序：0-0.3s-C0-180s-CO
