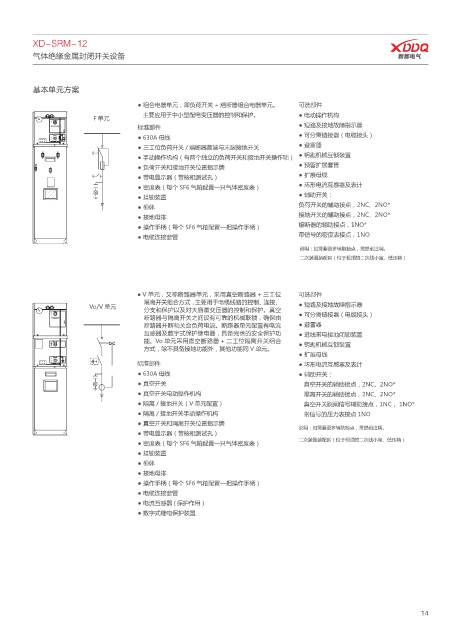

XD-SRM-12
气体绝缘金属封闭开关设备

基本单元方案
● 组合电器单元，即负荷开关 + 熔断器组合电器单元。 可选部件
F 单元 主要应用于中小型配电变压器的控制和保护。 ● 电动操作机构
标淮部件 ● 短路及接地故障指示器
● 630A 母线 ● 可分离链接器（电缆接头）
● 三工位负荷开关 / 熔断器首端与末端接地开关 ● 避雷器
● 手动操作机构（有两个独立的负荷开关和接地开关操作轴） ● 钥匙机械互锁装置
● 负荷开关和接地开关位置指示牌 ● 预留扩展套管
● 带电显示器（带核相测试孔） ● 扩展母线
● 密度表（每个 SF6 气箱配置一只气体密度表） ● 环形电流互感器及表计
● 挂锁装置 ● 辅助开关：
● 柜体 负荷开关的辅助接点，2NC、2NO*
● 接地母排 接地开关的辅助接点，2NC、2NO*
● 操作手柄（每个 SF6 气箱配置—把操作手柄） 熔断器的辅助接点，1NO*
● 电缆连接套管 带信号的密度表接点，1NO
说明：如需要更多辅助触点，需提前注明。
二次装置装配区（位于柜顶的二次线小室、低压箱）

● V 单元，又称断路器单元，采用真空断路器 + 三工位 可选部件
隔离开关组合方式，主要用于电缆线路的控制、连接、
Vo/V 单元 分支和保护以及对大容量变压器的控制和保护。真空 ● 短路及接地故障指示器
断路器与隔离开关之间设有可靠的机械联锁，确保由 ● 可分离链接器（电缆接头）
断路器开断和关合负荷电流。断路器单元配置有电流 ● 避雷器
互感器及数宇式保护继电器，具备完善的安全保护功 ● 进线带电接地闭锁装置
能。Vo 单元采用直空断路器 + 二工位隔离开关组合 ● 钥匙机械互锁装置
方式，除不具备接地功能外，其他功能同 V 单元。
● 扩展母线
标淮部件 ● 环形电流互感嚣及表计
● 630A 母线 ● 辅助开关：
● 真空开关 真空开关的辅助接点，2NC、2NO*
● 真空开关电动操作机构 隔离开关的辅助接点，2NC、2NO*
● 隔离 / 接地开关（V 单元配置） 真空开关跳闸信号辅助接点，1NC， 1NO*
● 隔离 / 接地开关手动操作机构 带信号的压力表接点 1NO
● 真空开关和隔离开关位置指示牌
说明：如需要更多辅助触点，需提前注明。
● 带电显示器（带核相测试孔）
● 密度表（每个 SF6 气箱配置一只气体密度表） 二次装置装配区（位于柜顶的二次线小室、低压箱）
● 挂锁装置
● 柜体
● 接地母排
● 操作手柄（每个 SF6 气箱配置—把操作手柄）
● 电缆连接套管
● 电流互感器 { 保护作用）
● 数字式继电保护装置
