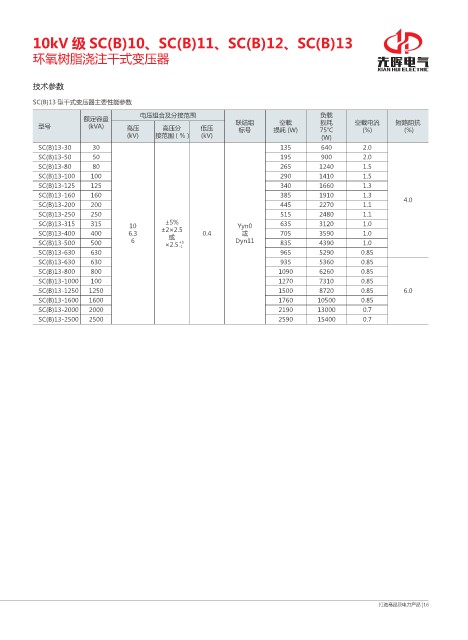

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13

环氧树脂浇注干式变压器

技术参数

SC(B)13 型干式变压器主要性能参数
电压组合及分接范围 负载
额定容量
空载
型号 (kVA) 高压 高压分 低压 联结组 损耗 (W) 损耗 空载电流 短路阻抗
(%)
75℃
(%)
标号
(kV) 接范围（%） (kV) (W)
SC(B)13-30 30 135 640 2.0
SC(B)13-50 50 195 900 2.0
SC(B)13-80 80 265 1240 1.5
SC(B)13-100 100 290 1410 1.5
SC(B)13-125 125 340 1660 1.3
SC(B)13-160 160 385 1910 1.3 4.0
SC(B)13-200 200 445 2270 1.1
SC(B)13-250 250 515 2480 1.1
SC(B)13-315 315 10 ±5% Yyn0 635 3120 1.0
SC(B)13-400 400 6.3 ±2×2.5 0.4 或 705 3590 1.0
或
SC(B)13-500 500 6 ×2.5 +3 Dyn11 835 4390 1.0
-1
SC(B)13-630 630 965 5290 0.85
SC(B)13-630 630 935 5360 0.85
SC(B)13-800 800 1090 6260 0.85
SC(B)13-1000 100 1270 7310 0.85
SC(B)13-1250 1250 1500 8720 0.85 6.0
SC(B)13-1600 1600 1760 10500 0.85
SC(B)13-2000 2000 2190 13000 0.7
SC(B)13-2500 2500 2590 15400 0.7
