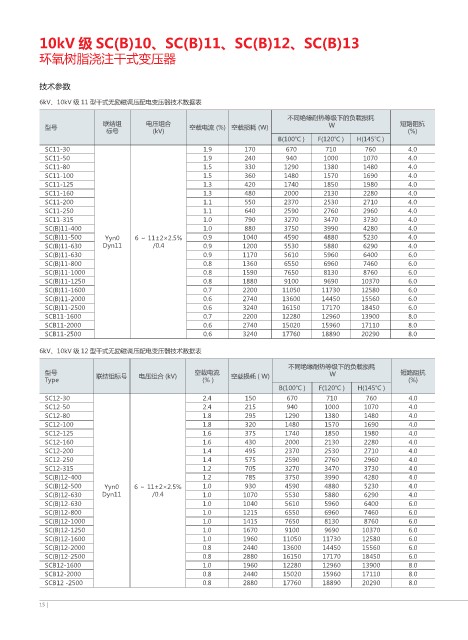

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13
环氧树脂浇注干式变压器
技术参数
6kV、10kV 级 11 型干式无励磁调压配电变压器技术数据表
不同绝缘耐热等级下的负载损耗
联结组 电压组合 W 短路阻抗
型号 空载电流 (%) 空载损耗 (W)
标号 (kV) (%)
B(100℃ ) F(120℃ ) H(145℃ )
SC11-30 1.9 170 670 710 760 4.0
SC11-50 1.9 240 940 1000 1070 4.0
SC11-80 1.5 330 1290 1380 1480 4.0
SC11-100 1.5 360 1480 1570 1690 4.0
SC11-125 1.3 420 1740 1850 1980 4.0
SC11-160 1.3 480 2000 2130 2280 4.0
SC11-200 1.1 550 2370 2530 2710 4.0
SC11-250 1.1 640 2590 2760 2960 4.0
SC11-315 1.0 790 3270 3470 3730 4.0
SC(B)11-400 1.0 880 3750 3990 4280 4.0
SC(B)11-500 Yyn0 6 ～ 11±2×2.5% 0.9 1040 4590 4880 5230 4.0
SC(B)11-630 Dyn11 /0.4 0.9 1200 5530 5880 6290 4.0
SC(B)11-630 0.9 1170 5610 5960 6400 6.0
SC(B)11-800 0.8 1360 6550 6960 7460 6.0
SC(B)11-1000 0.8 1590 7650 8130 8760 6.0
SC(B)11-1250 0.8 1880 9100 9690 10370 6.0
SC(B)11-1600 0.7 2200 11050 11730 12580 6.0
SC(B)11-2000 0.6 2740 13600 14450 15560 6.0
SC(B)11-2500 0.6 3240 16150 17170 18450 6.0
SCB11-1600 0.7 2200 12280 12960 13900 8.0
SCB11-2000 0.6 2740 15020 15960 17110 8.0
SCB11-2500 0.6 3240 17760 18890 20290 8.0
6kV、10kV 级 12 型干式无励磁调压配电变压器技术数据表
不同绝缘耐热等级下的负载损耗
型号 联结组标号 电压组合 (kV) 空载电流 空载损耗 ( W) W 短路阻抗
Type (% ) (%)
B(100℃ ) F(120℃ ) H(145℃ )
SC12-30 2.4 150 670 710 760 4.0
SC12-50 2.4 215 940 1000 1070 4.0
SC12-80 1.8 295 1290 1380 1480 4.0
SC12-100 1.8 320 1480 1570 1690 4.0
SC12-125 1.6 375 1740 1850 1980 4.0
SC12-160 1.6 430 2000 2130 2280 4.0
SC12-200 1.4 495 2370 2530 2710 4.0
SC12-250 1.4 575 2590 2760 2960 4.0
SC12-315 1.2 705 3270 3470 3730 4.0
SC(B)12-400 1.2 785 3750 3990 4280 4.0
SC(B)12-500 Yyn0 6 ～ 11±2×2.5% 1.0 930 4590 4880 5230 4.0
SC(B)12-630 Dyn11 /0.4 1.0 1070 5530 5880 6290 4.0
SC(B)12-630 1.0 1040 5610 5960 6400 6.0
SC(B)12-800 1.0 1215 6550 6960 7460 6.0
SC(B)12-1000 1.0 1415 7650 8130 8760 6.0
SC(B)12-1250 1.0 1670 9100 9690 10370 6.0
SC(B)12-1600 1.0 1960 11050 11730 12580 6.0
SC(B)12-2000 0.8 2440 13600 14450 15560 6.0
SC(B)12-2500 0.8 2880 16150 17170 18450 6.0
SCB12-1600 1.0 1960 12280 12960 13900 8.0
SCB12-2000 0.8 2440 15020 15960 17110 8.0
SCB12 -2500 0.8 2880 17760 18890 20290 8.0
