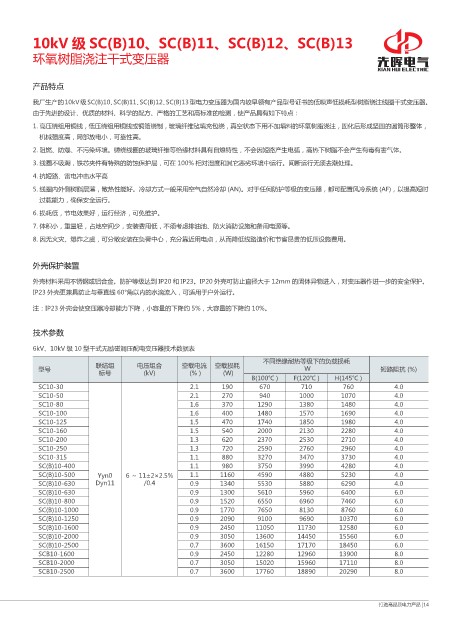

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13

环氧树脂浇注干式变压器

产品特点

我厂生产的10kV级SC(B)10、SC(B)11、SC(B)12、SC(B)13型电力变压器为国内较早领有产品型号证书的低噪声低损耗型树脂绕注线圈干式变压器。
由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：
1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，
机械强度高，局部放电小，可靠性高。

2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁芯夹件有特殊的防蚀保护层，可在 100% 相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高
5. 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却 (AN)。对于任何防护等级的变压器，都可配置风冷系统 (AF)，以提高短时
过载能力，确保安全运行。
6. 损耗低，节电效果好，运行经济，可免维护。
7. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
8. 因无火灾、爆炸之虞，可分散安装在负荷中心，充分靠近用电点，从而降低线路造价和节省昂贵的低压设施费用。

外壳保护装置

外壳材料采用不锈钢或铝合金。防护等级达到 IP20 和 IP23。IP20 外壳可防止直径大于 12mm 的固体异物进入，对变压器作进一步的安全保护。
IP23 外壳更兼具防止与垂直线 60°角以内的水滴流入，可适用于户外运行。

注：IP23 外壳会使变压器冷却能力下降，小容量的下降约 5%，大容量的下降约 10%。

技术参数

6kV、10kV 级 10 型干式无励磁调压配电变压器技术数据表
不同绝缘耐热等级下的负载损耗
联结组 电压组合 空载电流 空载损耗
型号 W 短路阻抗 (%)
标号 (kV) (% ) (W)
B(100℃ ) F(120℃ ) H(145℃ )
SC10-30 2.1 190 670 710 760 4.0
SC10-50 2.1 270 940 1000 1070 4.0
SC10-80 1.6 370 1290 1380 1480 4.0
SC10-100 1.6 400 1480 1570 1690 4.0
SC10-125 1.5 470 1740 1850 1980 4.0
SC10-160 1.5 540 2000 2130 2280 4.0
SC10-200 1.3 620 2370 2530 2710 4.0
SC10-250 1.3 720 2590 2760 2960 4.0
SC10-315 1.1 880 3270 3470 3730 4.0
SC(B)10-400 1.1 980 3750 3990 4280 4.0
SC(B)10-500 Yyn0 6 ～ 11±2×2.5% 1.1 1160 4590 4880 5230 4.0
SC(B)10-630 Dyn11 /0.4 0.9 1340 5530 5880 6290 4.0
SC(B)10-630 0.9 1300 5610 5960 6400 6.0
SC(B)10-800 0.9 1520 6550 6960 7460 6.0
SC(B)10-1000 0.9 1770 7650 8130 8760 6.0
SC(B)10-1250 0.9 2090 9100 9690 10370 6.0
SC(B)10-1600 0.9 2450 11050 11730 12580 6.0
SC(B)10-2000 0.9 3050 13600 14450 15560 6.0
SC(B)10-2500 0.7 3600 16150 17170 18450 6.0
SCB10-1600 0.9 2450 12280 12960 13900 8.0
SCB10-2000 0.7 3050 15020 15960 17110 8.0
SCB10-2500 0.7 3600 17760 18890 20290 8.0
