XHSS 型
固体绝缘环网柜

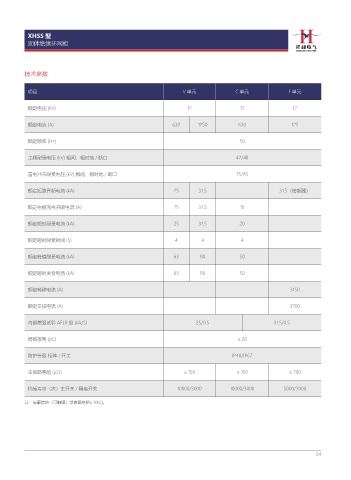

技术参数

项目 V 单元 C 单元 F 单元

额定电压 (kV) 12 12 12

额定电流 (A) 630 1250 630 125

额定频率 (Hz) 50

工频耐受电压 (kV) 相间、相对地 / 断口 42/48

雷电冲击耐受电压 (kV) 相间、相对地 / 断口 75/85

额定短路开断电流 (kA) 25 31.5 31.5（熔断器）

额定电缆充电开断电流 (A) 25 31.5 10

额定短时耐受电流 (kA) 25 31.5 20

额定短时耐受时间 (S) 4 4 4

额定峰值耐受电流 (kA) 63 80 50

额定短时关合电流 (kA) 63 80 50

额定转移电流 (A) 3150

额定交接电流 (A) 3700

内部燃弧试验 AFLR 级 (kA/S) 25/0.5 31.5/0.5

局部放电 (pC) ≤ 20

防护等级 柜体 / 开关 IP4X/IP67

主回路电阻 (μΩ) ≤ 150 ≤ 150 ≤ 700

机械寿命（次）主开关 / 隔离开关 10000/3000 10000/3000 5000/3000

注：屏蔽接地（可触摸）型表面电阻≤ 10kΩ。
