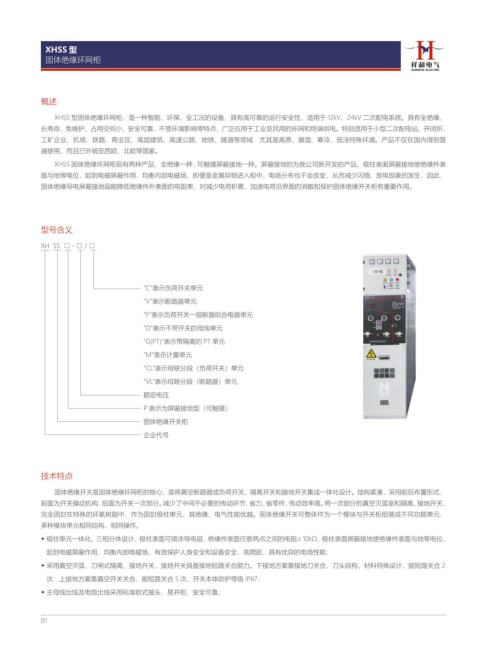

XHSS 型
固体绝缘环网柜

概述

XHSS 型固体绝缘环网柜，是一种智能、环保、全工况的设备，具有高可靠的运行安全性，适用于 12kV、24kV 二次配电系统。具有全绝缘、
长寿命、免维护、占用空间小、安全可靠、不受环境影响等特点，广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、
工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域．尤其是高原、潮湿、寒冷、低洼特殊环境。产品不仅在国内得到普
遍使用，而且已外销至西欧、北欧等国家。
XHSS 固体绝缘环网柜现有两种产品，全绝缘一种 , 可触摸屏蔽接地一种。屏蔽接地的为我公司新开发的产品，极柱表面屏蔽接地使绝缘件表
面与地等电位，起到电磁屏蔽作用，均衡内部电磁场，即便是金属异物进入柜中，电场分布也不会改变，从而减少闪络、放电现象的发生，因此，
固体绝缘导电屏蔽接地层能降低绝缘件外表面的电阻率，对减少电荷积累、加速电荷沿界面的消散和保护固体绝缘开关柜有重要作用。

型号含义

XH SS ´ - ´Ḥ/ ´

“C”表示负荷开关单元
“V”表示断路器单元
“F”表示负荷开关一熔断器组合电器单元
“D”表示不带开关的母线单元
“G(PT)”表示带隔离的 PT 单元
“M”表示计量单元
“CL”表示母联分段（负荷开关）单元
“VL”表示母联分段（断路器）单元
额定电压

P 表示为屏蔽接地型（可触摸）
固体绝缘开关柜
企业代号

技术特点

固体绝缘开关是固体绝缘环网柜的核心，是将真空断路器或负荷开关、隔离开关和接地开关集成一体化设计。结构紧凑，采用前后布置形式，
前面为开关操动机构，后面为开关一次部分。减少了中间不必要的传动环节，省力、省零件，传动效率高。将一次部分的真空灭弧室和隔离、接地开关，
完全固封在特殊的环氧树脂中，作为固封极柱单元，其绝缘、电气性能优越。固体绝缘开关可整体作为一个模块与开关柜组装成不同功能单元，
多种模块单元相同结构、相同操作。
◆ 极柱单元一体化、三相分体设计，极柱表面可喷涂导电层，绝缘件表面任意两点之间的电阻≤ 10kΩ，极柱表面屏蔽接地使绝缘件表面与地等电位，
起到电磁屏蔽作用，均衡内部电磁场，有效保护人身安全和设备安全，高爬距，具有优异的电场性能；
◆ 采用真空灭弧，刀闸式隔离、接地开关，接地开关具备接地短路关合能力。下接地方案靠接地刀关合，刀头结构、材料特殊设计，能短路关合 2
次：上接地方案靠真空开关关合，能短路关合 5 次，开关本体防护等级 IP67；
◆ 主母线出线及电缆出线采用标准欧式接头，易并柜、安全可靠；

01
