XHSS 型
固体绝缘环网柜

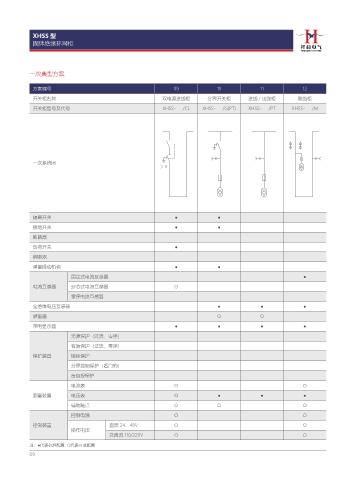

一次典型方案

方案编号 09 10 11 12
开关柜名称 双电源进线柜 分界开关柜 进线 / 出线柜 联络柜

开关柜型号及代号 XHSS- ´ /CL XHSS- ´ /G(PT) XHSS- ´ /PT XHSS- ´ /M

一次系统图

隔离开关 ● ●
接地开关 ● ●
断路器
负荷开关 ●
熔断器

弹簧操动机构 ● ●
固定式电流互感器 ●
电流互感器 穿芯式电流互感器 ○
零序电流互感器
全绝缘电压互感器 ● ● ●
避雷器 ○ ○
带电显示器 ● ● ● ●

无源保护（过流、零序）
有源保护（过流、零序）
保护装置 熔丝保护
分界控制保护（看门狗）
备自投保护
电流表 ○ ○
测量装置 电压表 ○ ● ● ●
辅助触点 ○ ○ ○
控制电源 ○ ○

控制装置 直流 24、48V ○ ○
操作电压
交直流 110/220V ○ ○
注：●代表标准配置 ○代表可选配置
09
