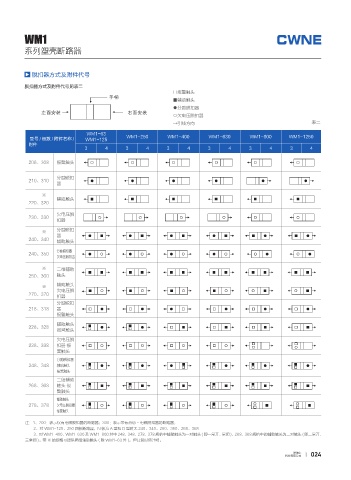

WM1

系列塑壳断路器

脱扣器方式及附件代号

脱扣器方式及附件代号见表二
□报警触头

■辅助触头
●分励脱扣器

○欠电压脱扣器
→引线方向 表二
WM1-63
型号 / 极数 / 附件名称 / WM1-125 WM1-250 WM1-400 WM1-630 WM1-800 WM1-1250
附件
3 4 3 4 3 4 3 4 3 4 3 4

208、308 报警触头

分励脱扣
210、310
器
※
辅助触头
220、320

欠电压脱
230、330
扣器
※ 分励脱扣
器
240、340 辅助触头

分励脱扣器
240、350
欠电压脱扣器
※ 二维辅助
250、360 触头
辅助触头
※
欠电压脱
270、370
扣器
分励脱扣
218、318 器
报警触头
辅助触头
228、328
报警触头
欠电压脱
238、338 扣器 报
警触头
分励脱扣器
248、348 辅助触头
报警触头
二组辅助
268、368 触头 报
警触头
辅助触头
278、378 欠电压脱扣器
报警触头
注：1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 WM1-125、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 WM1-400、WM1-630 及 WM1-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 )，268、368 规格中的辅助触头为三对触头 ( 即三常开、
三常闭 )。带 ※ 的规格可提供两组辅助触头 ( 除 WM1-63 外 )，但订货时须注明。

维纳尔 024
