WM1

系列塑壳断路器

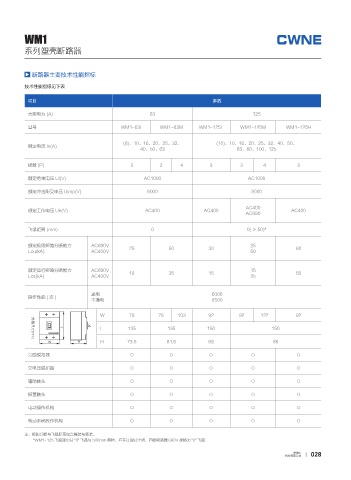

断路器主要技术性能指标

技术性能指标见下表

项目 参数

壳架电力 (A) 63 125

型号 WM1-63L WM1-63M WM1-125L WM1-125M WM1-125H

(6)、10、16、20、25、32、 (10)、10、16、20、25、32、40、50、
额定电流 In(A)
40、50、63 63、80、100、125

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC1000 AC1000

额定冲击耐受电压 Uimp(V) 6000 8000

AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690

飞弧距离 (mm) 0 0( ≯ 50)*

额定极限短路分断能力 AC690V 25 50 30 25 80
Lcu(kA) AC400V 50

额定运行短路分断能力 AC690V 18 35 15 15 50
Lcs(kA) AC400V 35

通电 6000
操作性能 ( 次 )
不通电 8500
W 78 78 103 92 92 122 92

L 135 135 150 150
-
्ܰࡆࠩ NN
8 ) H 73.5 81.5 68 86
分励脱扣器 ○ ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○

注：极限分断与飞弧距离包含横装与竖装。
*WM1-125 飞弧距离分 "0" 飞弧与 500mm 两种，应在订货时注明，四极断路器 690V 规格无 "0" 飞弧

维纳尔 028
