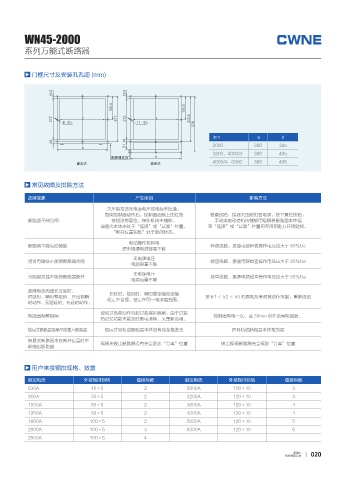

WN45-2000

系列万能式断路器

门框尺寸及安装孔孔距 (mm)

Ÿ B Ÿ B

Inm a b

C 2000 306 345
3200、4000/3 366 405
᫙䌛ஔᏁ䲎 C
4000/4、6300 366 405
ద჆ᐻ ៩ᅵᐻ

常见故障及排除方法

故障现象 产生原因 排除方法
欠压脱扣器无电源电压或电源未接通。
智能控制器动作后，控制器面板上的红色 检查线路，接通欠压脱扣器电源。按下复位按钮。
断路器不能合闸 按钮没有复位。操作机构未储能。 手动或电动使机构储能用摇柄将断路器本体摇
抽屉式本体未处于“连接”或“试验”位置。 至“连接”或“试验”位置用专用钥匙打开钥匙锁。
“断开位置钥匙”处于锁闭状态。

电动操作机构电
断路器不能电动储能 检查线路，接通电源检查操作电压应大于 85%Ue
源未接通电源容量不够
无电源电压
闭合电磁铁不能使断路器合闸 检查线路，接通电源检查操作电压应大于 85%Ue
电源容量不够
无电源电压
分励脱扣器不能使断路器断开 检查线路，接通电源检查操作电压应大于 85%Ue
电源容量不够
故障电流均超长过延时、 长延时、短延时、瞬时整定值设定值
短延时、瞬时整定值、只出现瞬 设定不合理，整定在同一电流值范围。 按 Ir1 ＜ Ir2 ＜ Ir3 的原则及考虑其动作范围，重新设定
时动作，无短延时、长延时动作。

现场过负荷动作引起过载保护跳闸，由于过载
断路器频繁跳闸 控制器断电一次，或 30min 后在合闸断路器。
热记忆功能未能及时断电清除，又重新合闸。
抽屉式断路器摇柄不能插入断路器 抽屉式导轨或断路器本体没有完全推进去 把导轨或断路器本体推到底

抽屉式断路器本在断开位置时不 摇柄未拔出断路器没有完全到达“分离”位置 拔出摇柄断路器完全摇到“分离”位置
能抽出断路器

用户来接铜排规格、数量

额定电流 外接铜排规格 每极根数 额定电流 外接铜排规格 每极根数
630A 40×5 2 2900A 100×10 3
800A 50×5 2 3200A 120×10 3
1000A 60×5 2 3600A 120×10 4
1250A 80×5 2 4000A 120×10 4
1600A 100×5 2 5000A 120×10 5
2000A 100×5 3 6300A 120×10 6
2500A 100×5 4
