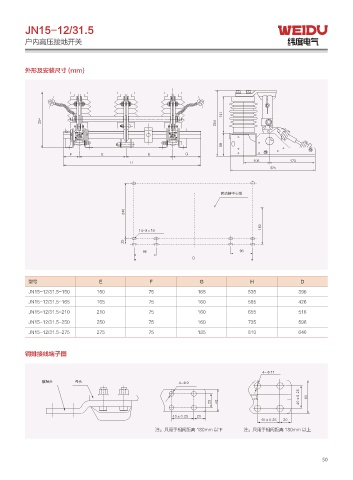

JN15-12/31.5

户内高压接地开关

外形及安装尺寸 (mm)

' & & (

)

ᣀҮᣈ˖ॶጲ

f

%

型号 E F G H D
JN15-12/31.5-150 150 75 165 535 396
JN15-12/31.5-165 165 75 160 565 426
JN15-12/31.5-210 210 75 160 655 516
JN15-12/31.5-250 250 75 160 735 596
JN15-12/31.5-275 275 75 185 810 646

铜排接线端子图

œ
᭡ᝎܿ ආܿ œ
d

d
d
注：只用于相间距离 180mm 以下 注：只用于相间距离 180mm 以上

50
