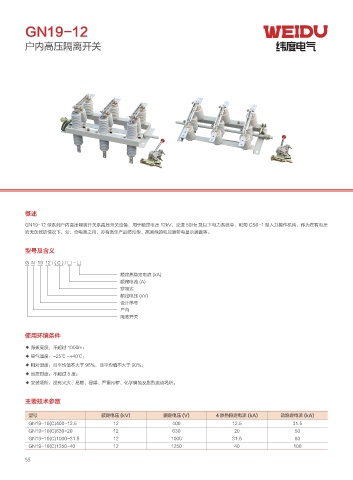

Page 60 - 江苏纬度电气有限公司(高压样本)

GN19-12

户内高压隔离开关

概述

GN19-12 型系列户内高压隔离开关系高压开关设备，用于额定电压 12kV，交流 50Hz 及以下电力系统中，配用 CS6-1 型人力操作机构，作为在有电压
而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。

型号及含义

G N 19 12 / ( C ) / □ - □
额定热稳定电流 (kA)
额定电流 (A)
穿墙式
额定电压 (kV)
设计序号
户内
隔离开关

使用环境条件

◆ 海拔高度：不超过 1000m；
◆ 空气温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%，日平均值不大于 90%；
◆ 地震烈度：不超过 8 度；
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

主要技术参数

型号 额定电压 (kV) 额定电压 (V) 4 秒热稳定电流 (kA) 动稳定电流 (kA)
GN19-10(C)400-12.5 12 400 12.5 31.5
GN19-10(C)630-20 12 630 20 50
GN19-10(C)1000-31.5 12 1000 31.5 80
GN19-10(C)1250-40 12 1250 40 100

55
