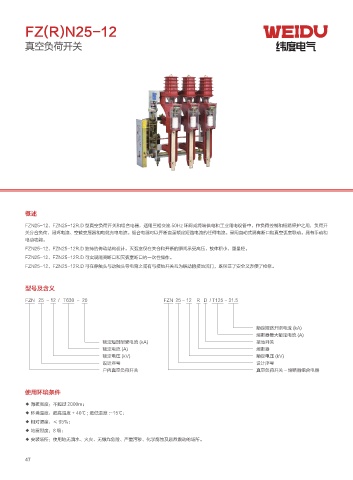

FZ(R)N25-12
真空负荷开关
概述
FZN25-12、FZN25-12R.D 型真空负荷开关和组合电器，适用三相交流 50Hz 环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开
关分合负荷、闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和
电动功能。
FZN25-12、FZN25-12R.D 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25-12、FZN25-12R.D 可实现隔离断口和灭弧室断口的一次性操作。
FZN25-12、FZN25-12R.D 可在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。
型号及含义
FZN 25 - 12 / T630 - 20 FZN 25 - 12 R D / T125 - 31.5
额定短路开断电流 (kA)
熔断器最大额定电流 (A)
额定短时耐受电流 (kA) 接地开关
额定电流 (A) 熔断器
额定电压 (kV) 额定电压 (kV)
设计序号 设计序号
户内真空负荷开关 真空负荷开关 - 熔断器组合电器
使用环境条件
◆ 海拔高度：不超过 2000m；
◆ 环境温度：最高温度 + 40℃ ; 最低温度 :-15℃；
◆ 相对湿度：≤ 95%；
◆ 地震烈度：8 级；
◆ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
