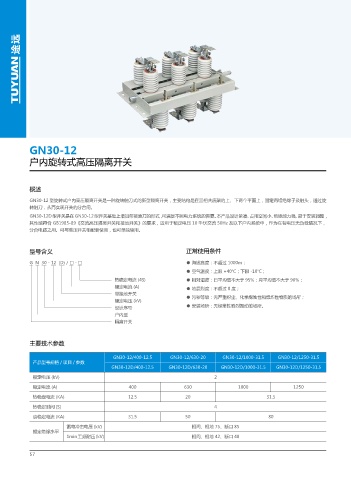

GN30-12
户内旋转式高压隔离开关

概述
GN30-12 型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋
转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，
其性能符合 GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压 10 千伏交流 50Hz 及以下户内系统中，作为在有电压无负载情况下，
分合电路之用。可与高压开关柜配套使用，也可单独使用。

型号含义 正常使用条件

G N 30 - 12 (D) / □ - □ ● 海拔高度：不超过 1000m；
● 空气温度：上限 +40℃；下限 -10℃；
热稳定电流 (4S) ● 相对湿度：日平均值不大于 95%；月平均值不大于 90%；
额定电流 (A) ● 地震烈度：不超过 8 度；
带接地开关 ● 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
额定电压 (kV)
设计序号 ● 安装场所：无经常性剧烈振动的场所。
户内型
隔离开关

主要技术参数

GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5
产品型号规格 / 项目 / 参数
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
额定电压 (kV) 2
额定电流 (A) 400 630 1000 1250

热稳定电流 (KA) 12.5 20 31.5
热稳定时间 (S) 4
动稳定电流 (KA) 31.5 50 80
雷电冲击电压 (kV) 相间、相地 75、断口 85
额定绝缘水平
1min 工频耐压 (kV) 相间、相地 42、断口 48

57
