P. 34

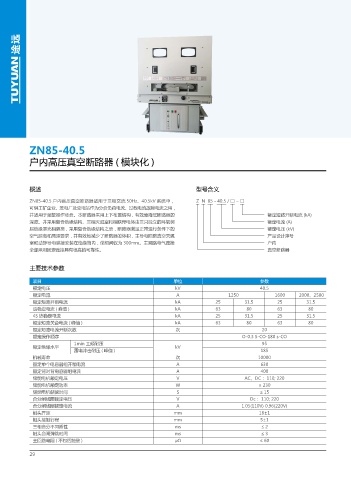

ZN85-40.5
户内高压真空断路器 ( 模块化 )
概述 型号含义
ZN85-40.5 户内高压真空断路器适用于三相交流 50Hz、40.5kV 系统中， Z N 85 - 40.5 / □ - □
可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流故障电流之用，
并适用于频繁操作场合。本断路器采用上下布置结构，有效地降低断路器的 额定短路开断电流 (kA)
深度。并采用复合绝缘结构、三相灭弧室和相联带电体由三只独立的环氧树 额定电流 (A)
脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器满足正常运行条件下的 额定电压 (kV)
空气距离和爬距要求，并有效地减少了断路器的体积，主导电回路真空灭弧 产品设计序号
室和动静导电联接安装在绝缘筒内，使相间仅为 300mm。主回路电气连接 户内
全部采用固定连接具有很高的可靠性。 真空断路器
主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250 1600 2000、2500
额定短路开断电流 kA 25 31.5 25 31.5
动稳定电流 ( 峰值 ) kA 63 80 63 80
4S 热稳定电流 kA 25 31.5 25 31.5
额定短路关合电流 ( 峰值 ) kA 63 80 63 80
额定短路电流开断次数 次 20
额定操作顺序 O-0.3 S-CO-180 s-CO
1min 工频耐压 95
额定绝缘水平 kV
雷电冲击耐压 ( 峰值 ) 185
机械寿命 次 10000
额定单个电容器组开和电流 A 630
额定背对背电容器组电流 A 400
储能电机额定电压 V AC、DC： 110; 220
储能电机额定功率 W ≤ 230
储能电机储能时间 S ≤ 15
合分闸线圈额定电压 V Dc： 110; 220
合分闸线圈额定电流 A 1.05(110V) 0.96(220V)
触头开距 mm 18±1
触头接触行程 mm 5±1
三相合分不同期性 ms ≤2
触头合闸弹跳时间 ms ≤3
主回路电阻 ( 不包括触壁 ) μΩ ≤ 60
29
