EntelliGuard™ G EntelliGuard™ G

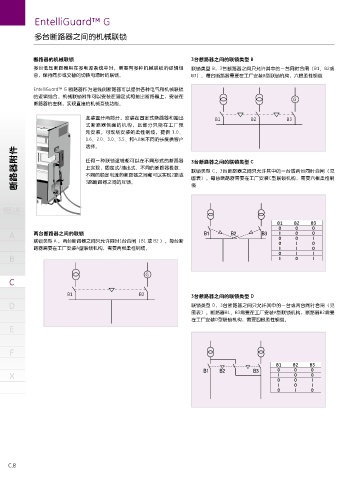

多台断路器之间的机械联锁 断路器和底座锁定附件、门联锁、插入识别装置

断路器的机械联锁 3台断路器之间的联锁类型 B 断路器和底座的挂锁装置 底座的钥匙锁装置
多台低压断路器用在多电源系统中时，需要有多种机械联锁的逻辑组 联锁类型 B，3台断路器之间只允许其中的一台同时合闸（B1、B2或 EntelliGuard™ G 断路器提供2种标准的挂 断路器器的底座允许安装最多两种 Roins
合，保持同步或交替的切换电源时的联锁。 B3）。每台断路器需要在工厂安装B型联锁机构，六根柔性钢缆 锁装置。在断路器本体的面板上提供一个 或 Profalux 钥匙锁。此装置可以将断路
孔径为3-8mm 的挂锁装置，允许客户将 器的移动部分锁定在测试位置或隔离位
EntelliGuard™ G 断路器作为进线侧断路器可以提供各种电气和机械联锁 断路器锁定在分闸位置。 置，只有当钥匙被插入锁芯并旋转至允
的逻辑组合。机械联锁附件可以安装在固定式和抽出断路器上，安装在 G 许操作位置，才允许对断路器进行抽进
断路器的左侧，实现直接的机械互锁功能。 抽出操作。同时此装置可以防止断路器
在上述 位置进行 合闸操作。
此装置分两部分，安装在固定式断路器和抽出 B1 B2 B3
式断路器侧面的机构，此部分只能在工厂预 提供两种 Roins 或 Profalux 钥匙锁，锁
先安装。可现场安装的柔性钢缆，提供 1.0、 在断路器的底座上提供3个孔径为3-8mm 芯由客户另外采购安装。
1.6、2.0、3.0、3.5、和4.0米不同的长度供客户 的挂锁的位置，其中两个挂锁位置用于锁
定断路器的安全挡板，另一个用于锁定底
选择。
断路器附件 任何一种联锁逻辑都可以在不同形式的断路器 3台断路器之间的联锁类型 C 将抽出式断路器的本体锁定在隔离位置。 门联锁装置 门联锁装置用于当断路器处于合闸位置 断路器附件
座的摇杆机构。这些挂锁的组合允许客户
上实现，固定式/抽出式、不同的断路器极数、
联锁类型 C，3台断路器之间只允许其中的一台或两台同时合闸（见
不同的额定电流的断路器之间都可以实现2路或
时，锁定柜门。此装置提供左开门联锁
图表）。每台断路器需要在工厂安装C型联锁机构，需要六根柔性钢
3路断路器之间的互锁。
缆
面板的按钮挂锁装置 和右开门联锁机构供客户选择。
为了防止未授权的人员对断路器的分合闸
概述 进行操作，断路器提供在操作面板上的 概述
分、合按钮挂锁装置。此装置提供孔径为
B1 B2 B3 3-8mm 的挂锁位置，用于锁定面板上的
0 0 0 手动分合闸按钮。
A 两台断路器之间的联锁 I 0 0 A
联锁类型 A ，两台断路器之间只允许同时1台合闸（B1 或 B2 ）。每台断 0 0 0 I 0 I 插入识别装置
路器需要在工厂安装A型联锁机构，需要两根柔性钢缆。 I I 0
0 I I 可选的安装在底座上的插入识别装置，
B I 0 I 可防止将错误规格的断路器本体插入底 B
分闸位置钥匙锁
座。在使用和安装此装置前，需预先设
在断路器面板的面板上提供了安装分闸位置钥匙锁装置，最多允许安装
G 置装置的识别逻辑。
C 多达4种不同类型分闸位置锁，用于将断路器锁定在分闸位置。只有当钥 C
匙被插入锁中并旋转至允许合闸位置，断路器才能进行合闸操作。
B1 B2 3台断路器之间的联锁类型 D
D 联锁类型 D，3台断路器之间只允许其中的一台或两台同时合闸（见 此装置提供1种 Castell 或 Kirk 锁，和4种 D
图表）。断路器B1、B3需要在工厂安装A型联锁机构，断路器B2需要 Roins 或 Profalux 锁。对于Roins 或 Profalux
在工厂安装D型联锁机构，需要四根柔性钢缆。 锁芯由装置直接提供。Castell 或 Kirk 锁芯
E 需要客户自行安装。 E

F F

B1 B2 B3
0 0 0
X 0 I 0 0 I X
0
I 0 I
0 I 0

C.8 C.9
