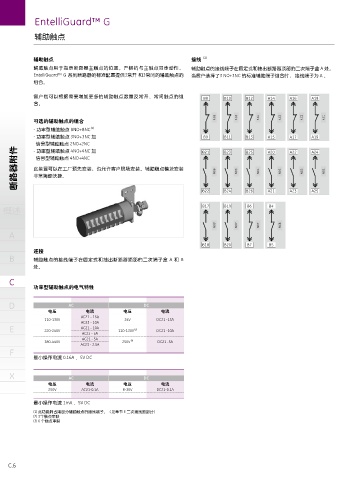

EntelliGuard™ G EntelliGuard™ G

辅助触点 报警触点、抽出式位置触点、储能指示触点、准备合闸触点

辅助触点 接线 （1） 报警触点 接线
辅助触点用于指示断路器主触点的位置，严格的与主触点同步动作。 辅助触点的接线端子在固定式和抽出断路器顶部的二次端子盒 A 处。 报警触点用于指示当断路器由于电路故障导致的 抽出式位置触点的接线端子在抽出式断路器底座左侧的二次端子盒。
EntelliGuard™ G 系列断路器的标准配置提供3常开 和3常闭的辅助触点的 当客户选择了3 NO+3NC 的标准辅助端子组合时， 接线端子为 A 。 断路器脱扣，触点形式为一个机械式转换触点。
组合。 抽出式位置触点的电气特性
此装置可以在工厂预先安装，也允许客户现场安
客户也可以根据需要增加更多的辅助触点数量及常开、常闭触点的组 B8 B10 B12 A14 A16 A18 装。报警触点模块安装非常简便快捷。使用此功 AC DC
合。 能时断路器的复位设置必须设置在手动复位位 电压 电流 电压 电流
置。 250V AC21-10A 125V DC21-0.5A
NC6 NC5 NC4 NC3 NC2 NC1 250V DC21-0.25A
可选的辅助触点的组合
- 功率型辅助触点 8NO+8NC (1)
接线 储能指示和准备合闸触点
- 功率型辅助触点 3NO+3NC 加 B9 B11 B13 A15 A17 A19
信号型辅助触点 2NO+2NC B21 B23 B25 A20 A22 A24 报警触点的接线端子在固定式和抽出断路器顶部的二次端子盒 A 处。 当断路器安装了电动储能马达时，可选安装2种指示触点中的其中一
断路器附件 信号型辅助触点 4NO+4NC NO6 NO5 NO4 NO3 NO2 NO1 报警触点 点，其动作状态只有满足了下列所有条件后才动作。 断路器附件
个。储能指示触点用于指示储能机构的储能状态。准备合闸指示触
- 功率型辅助触点 4NO+4NC 加
A34 A33
-> 断路器处于分断位置
此装置可以在工厂预先安装，也允许客户现场安装。辅助触点模块安装
-> 储能机构已储能
非常简便快捷。
-> 断路器的钥匙锁和机械联锁处于允许合闸位置
B22 B24 B26 A21 A23 A25 -> 无分闸保持指令
A35 -> 无合闸保持指令
此装置提供 1NO的配置
B17 B19 B6 B4
概述 概述
报警触点的电气特性
NO8 NO7 NC7 NC8 接线
A AC DC 报警触点的接线端子在固定式和抽出955断路器顶部的二次端子盒 A A
电压 电流 电压 电流 处。
B18 B20 B7 B5 250V AC21-6A 125V DC21-0.4A
连接 250V DC21-0.2A
B 辅助触点的接线端子在固定式和抽出断路器顶部的二次端子盒 A 和 B A3 A3 B

处。 最小操作电流 0.16A 、5V DC
C 抽出式位置触点 储能指示触点 准备合闸指示触点 C
功率型辅助触点的电气特性
抽出式断路器的移动部分可以插入底座，使用摇杆使移动部分移至3个位
置中的任意一个位置。 A4 A4
D AC DC D
电压 电流 电压 电流
AC21 - 15A 功率型触点的电气特性
110-130V AC23 - 10A 24V DC21 -15A 连接、测试、隔离位置。
E 220-240V AC21 - 10A 110-130V (2) DC21 -10A 抽出式位置指示触点用于指示抽出式断路器的移动部分位于底座的那 E
AC23 - 5A AC DC
AC21 - 5A 个位置。当断路器的移动部分处于隔离位置 电压 电流 电压 电流
380-440V 250V (3) DC21 -5A
AC23 - 2.5A 时，主回路和二次回路接线均断开，只有位 250V AC21-6A 125V DC21-0.4A
F 置指示触点的二次部分保持连接。抽出式位 250V DC21-0.2A F
最小操作电流 0.16A 、5V DC 置指示触点在每个位置可以提供1个或2个转
最小操作电流 0.16A 、5V DC
换触点的选择。
X AC DC 信号型触点的电气特性 （4） X
电压 电流 电压 电流 此装置可以在工厂预先安装，也允许客户现
250V AC21-0.1A 8-30V DC21-0.1A 场安装。
AC DC
电压 电流 电压 电流
最小操作电流 1mA 、5V DC 125V AC21-0.1A 8-30V DC21-0.1A
(1) 此功能将占用部分辅助触点的接线端子。（见章节 E 二次接线图部分）
(2) 3个触点串联 最小操作电流 0.16A 、5V DC
(3) 6 个触点串联
(4) 储能指示触点不提供信号型触点

C.6 C.7
