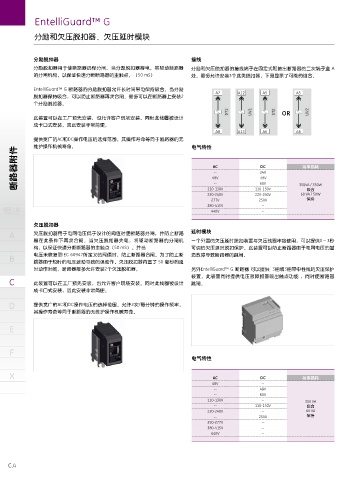

EntelliGuard™ G EntelliGuard™ G

分励和欠压脱扣器、欠压延时模块 钥匙锁、指示触点及可能的组合

分励脱扣器 接线 电气联锁装置 线圈状态指示触点
分励脱扣器用于使断路器远程分闸。当分励脱扣器得电，将驱动断路器 分励和欠压脱扣器的接线端子在固定式和抽出断路器的二次端子盒 A 当EntelliGuard™ G 断路器被用于手动或自动双电源切换系统中时，为了 此指示触点与分励、欠压安装在一起，用于指示分励、欠压脱扣器的
的分闸机构，以保证快速分断断路器的主触点。（50 mS） 处。最多允许安装3个此类脱扣器，下图显示了可能的组合。 防止误操作导致的断路器合闸。客户可以选择安装一个电气机械联锁装 动作状态。有两种类型的触点工客户选择，功率型触点用于承载标准
置，此装置有两个逻辑位置，锁定位置和复位位置。分别通过两个不同 的负载，信号型触点用于和电子脱扣器连接完成通讯功能的信号传
EntelliGuard™ G 断路器的分励脱扣器允许长时间带电保持吸合。当分励 的端子由电压脉冲信号控制。 输。
脱扣器保持吸合，可以防止断路器再次合闸。最多可以在断路器上安装2 A7 A12 A5 A5 此装置可以在工厂预先安装，也允许客户现场安装。同时此触点被设
个分励脱扣器。 当电气机械联锁装置得到锁定位置的脉冲电压信号时将使断路器脱扣， 计成卡口式安装，直接卡装在线圈上，因此安装非常简便。

ST1 UV1 ST2 OR UV2 并且锁住断路器的机械机构，此时无论电气合闸还是手动合闸操作都不
此装置可以在工厂预先安装，也允许客户现场安装。同时此线圈被设计 能使断路器合闸。只有电气机械联锁装置复位后，断路器才能再次合
成卡口式安装，因此安装非常简便。 闸。复位信号可以来自于端子的电压脉冲或开关面板上的复位键。此装
A8 A13 A6 A6 置的状态与控制部分电源的有无无关，其状态在得到电压脉冲后将自保
提供宽广的AC和DC操作电压的选择范围。其操作寿命等同于断路器的无 电气特性 持。
维护操作机械寿命。
断路器附件 48V 24V 功率损耗 断路器附件
此装置只能在工厂预先安装，可以与两个分励或欠压线圈组合。
AC
DC
--
48V
60V
--
110-130V
吸合
60 VA / 50W
220-240V
220-240V 110-130V 350VA / 350W 接线
277V 250V 保持 功率型线圈动作指示触点的接线端子在固定式和抽出断路器顶部的二
380-415V -- （1）
概述 440V -- 次端子盒 B 处 。 概述
信号型线圈动作指示触点与电子脱扣器直接相连，并且只能通过可选
接线
欠压脱扣器 此装置将占用一个分励或欠压脱扣器的安装位置，并占用相 对应的二次 通讯读取其状态。
A 欠压脱扣器用于电网电压低于设计的阀值时使断路器分闸，并防止断路 延时模块 端子盒 A 的端子号码。 A
器在此条件下再次合闸。当欠压脱扣器失电，将驱动断路器的分闸机 一个外置的欠压延时脱扣装置与欠压线圈串接使用，可以提供0－3秒 电气特性
构，以保证快速分断断路器的主触点（50 mS）。并当 可调的欠压延时脱扣保护。此装置可以防止断路器由于电网电压的暂 功率型触点
可能的组合
电压未恢复至IEC 60947所定义的阀值时，防止断路器合闸。为了防止断
态故障导致断路器的跳闸。
B 路器由于短时的电压波动导致的误动作，欠压脱扣器内置了 50 毫秒的延 EntelliGuard™ G 断路器可以安装最多4 个线圈的组合（合闸线圈、分励/ AC DC B
时动作时间。断路器最多允许安装2个欠压脱扣器。 另外EntelliGuard™ G 断路器 可以提供 3相或3相带中性线的欠压保护 欠压脱扣器、电气联锁线圈 见C2和C3的描述）。见下表中的安装位置和 电压 电流 电压 电流
装置，此装置同时提供电压故障报警输出触点功能 ，同时使断路器 可能的组合方式。 250V AC21-6A 125V DC21-0.4A
C 此装置可以在工厂预先安装，也允许客户现场安装。同时此线圈被设计 跳闸。 250V DC21-0.2A C
成卡口式安装，因此安装非常简便。
最小操作电流 0.16A 、5V DC
线圈安装位置（正对面板左起）
D 提供宽广的AC和DC操作电压的选择范围。允许2次/每分钟的操作频率， 组合类型 1 2 3 4 D
其操作寿命等同于断路器的无维护操作机械寿命。 A 电气联锁线圈 电气联锁线圈 合闸线圈 欠压线圈 信号型触点（镀金)
B 分励线圈 分励线圈 合闸线圈 欠压线圈
C 分励线圈 欠压线圈 合闸线圈 欠压线圈
E D 电气联锁线圈 电气联锁线圈 合闸线圈 分励线圈 AC DC E
电压 电流 电压 电流
125V AC21-0.1A 8-30V DC21-0.1A
F 最小操作电流 1mA 、5V DC F
电气特性
(1) 此功能将占用部分辅助触点的接线端子。（见章节 E 二次接线图部分）
X AC DC 功率损耗 X
48V --
-- 48V
-- 60V
110-130V -- 350 VA
-- 110-130V 吸合
220-240V -- 60 VA
-- 250V 保持
250-277V --
380-415V --
440V --
