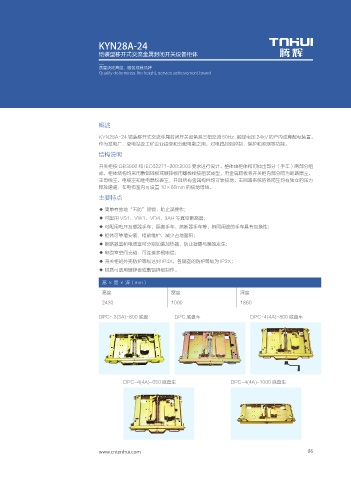

KYN28A-24
铠装型移开式交流金属封闭开关设备柜体

质量决定高度，服务成就品牌
Quality determines the height, service achievement brand

概述

KYN28A-24 铠装移开式交流金属封闭开关设备系三相交流 50Hz、额定电压 24kV 的户内成套配电装置。
作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能。
结构说明

开关柜按 GB3906 和 IEC62271-200:2003 要求进行设计。整体由柜体和可抽出部分（手车）两部分组
成，柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组装成型，用金属隔板将开关柜内部分隔为断路器室、
主母线室、电缆室和继电器仪表室，并且所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力
释放通道，在电缆室内可设置 10×60mm 的接地母线。
主要特点
◆ 简单有效地“五防”闭锁，防止误操作；
◆ 可配用 VS1、VW1、VD4、3AH 等真空断路器；
◆ 可配用电压互感器手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；
◆ 柜体可靠墙安装、柜前维护，减少占地面积；
◆ 断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
◆ 电缆室空间充裕、可连接多根电缆；
◆ 开关柜的外壳防护等级达到 IP4X，各隔室的防护等级为 IP2X；
◆ 材质可选用镀锌板或敷铝锌板制作。
高 × 宽 × 深（mm）
高度 宽度 深度
2430 1000 1860

DPC- 3(3A)-800 底盘 DPC 底盘车 DPC-4(4A)-800 底盘车

DPC-4(4A)-650 底盘车 DPC-4(4A)-1000 底盘车

www.cntenhui.com 06
