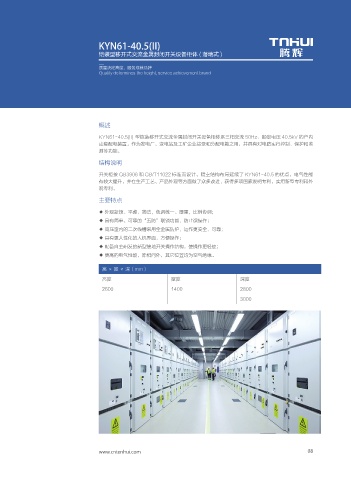

KYN61-40.5(II)
铠装型移开式交流金属封闭开关设备柜体 ( 落地式 )

质量决定高度，服务成就品牌
Quality determines the height, service achievement brand

概述

KYN61-40.5(II) 型铠装移开式交流金属封闭开关设备柜体系三相交流 50Hz、额定电压 40.5kV 的户内
成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和监
测等功能。
结构说明

开关柜按 GB3906 和 GB/T11022 标准而设计。隔室结构布局延续了 KYN61-40.5 的优点，电气性能
有较大提升，并在生产工艺、产品外观等方面做了众多改进，获得多项国家发明专利、实用新型专利和外
观专利。
主要特点

◆ 外观新颖、平整、简洁，色调统一、厚重，比例协调；
◆ 具有简单、可靠的“五防”联锁功能，防止误操作；
◆ 高压室内的二次线槽采用全金属防护，运作更安全、可靠；
◆ 具有更人性化的人机界面，方便操作；
◆ 配备自主研发的新型接地开关操作结构，使操作更轻便；
◆ 更高的电气性能，除相间外，其它位置均为空气绝缘。

高 × 宽 × 深（mm）
高度 宽度 深度

2600 1400 2800
3000
