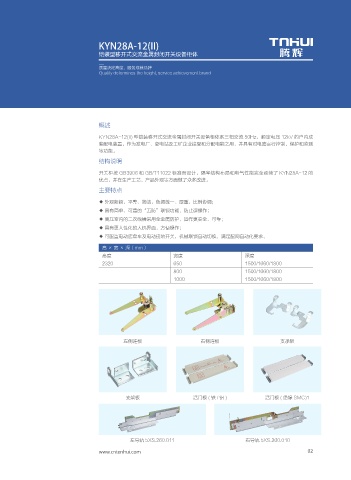

KYN28A-12(II)
铠装型移开式交流金属封闭开关设备柜体
质量决定高度，服务成就品牌
Quality determines the height, service achievement brand
概述
KYN28A-12(II) 型铠装移开式交流金属封闭开关设备柜体系三相交流 50Hz、额定电压 12kV 的户内成
套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和监测
等功能。
结构说明
开关柜按 GB3906 和 GB/T11022 标准而设计。隔室结构布局和电气性能完全延续了 KYN28A-12 的
优点，并在生产工艺、产品外观等方面做了众多改进。
主要特点
◆ 外观新颖、平整、简洁，色调统一、厚重，比例协调；
◆ 具有简单、可靠的“五防”联锁功能，防止误操作；
◆ 高压室内的二次线槽采用全金属防护，运作更安全、可靠；
◆ 具有更人性化的人机界面，方便操作；
◆ 可配置电动底盘车及电动接地开关，机械联锁自动切换，满足配网自动化要求。
高 × 宽 × 深（mm）
高度 宽度 深度
2320 650 1500/1660/1800
800 1500/1660/1800
1000 1500/1660/1800
左侧连板 右侧连板 支承架
支架板 活门板(铁/铝) 活门板 ( 绝缘 SMC)1
左导轨 5XS.260.011 右导轨 5XS.260.010
