Page 6 - 浙江腾程电气有限公司
P. 6
XGN15 五防联锁机构系列
Five Anti-Interlocking Mechanism Series

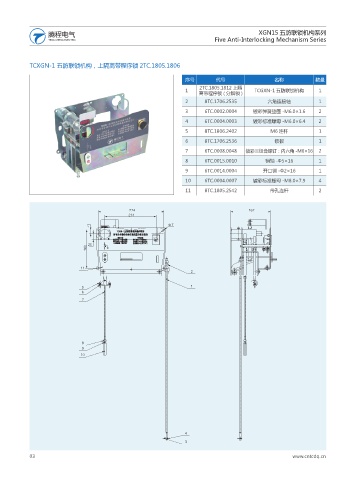

TCXGN-1 五防联锁机构，上隔离带程序锁 2TC.1805.1806
序号 代号 名称 数量
2TC.1805.1812 上隔
1 TCGXN-1 五防联锁机构 1
离带程序锁 ( 分解锁 )
2 8TC.1706.2535 六角连接轴 1
3 6TC.0002.0004 镀彩弹簧垫圈 -M6.0×1.6 2
4 6TC.0004.0003 镀彩标准螺母 -M6.0×6.4 2
5 8TC.1806.2402 M6 连杆 1
6 8TC.1706.2536 锁板 1
7 6TC.0008.0048 镀彩三组合螺钉：内六角 -M6×16 2
8 6TC.0015.0010 销轴 -Φ5×16 1
9 6TC.0014.0004 开口销 -Φ2×16 1
10 6TC.0004.0007 镀彩标准螺母 -M8.0×7.9 4
11 8TC.1805.2542 带孔连杆 2
03 www.cntcdq.cn
