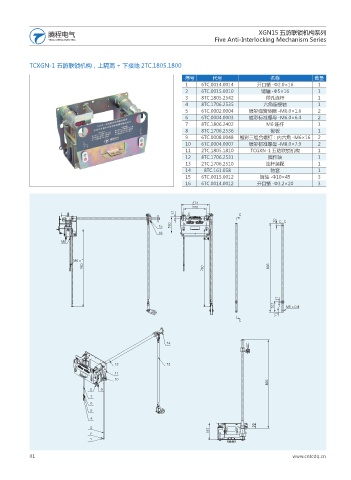

XGN15 五防联锁机构系列
Five Anti-Interlocking Mechanism Series

TCXGN-1 五防联锁机构，上隔离 + 下接地 2TC.1805.1800

序号 代号 名称 数量
1 6TC.0014.0014 开口销 -Φ2.0×16 1
2 6TC.0015.0010 销轴 -Φ5×16 1
3 8TC.1805.2542 带孔连杆 1
4 8TC.1706.2535 六角连接轴 1
5 6TC.0002.0004 镀彩弹簧垫圈 -M6.0×1.6 2
6 6TC.0004.0003 镀彩标准螺母 -M6.0×6.4 2
7 8TC.1806.2402 M6 连杆 1
8 8TC.1706.2536 锁板 1
9 6TC.0008.0048 镀彩三组合螺钉：内六角 -M6×16 2
10 6TC.0004.0007 镀彩标准螺母 -M8.0×7.9 2
11 2TC.1805.1810 TCGXN-1 五防联锁机构 1
12 8TC.1706.2531 操作轴 1
13 2TC.1706.2510 连杆装配 1
14 8TC.161.058 轴套 1
15 6TC.0015.0012 销轴 -Φ10×45 3
16 6TC.0014.0012 开口销 -Φ3.2×20 3

$
$ $

.
