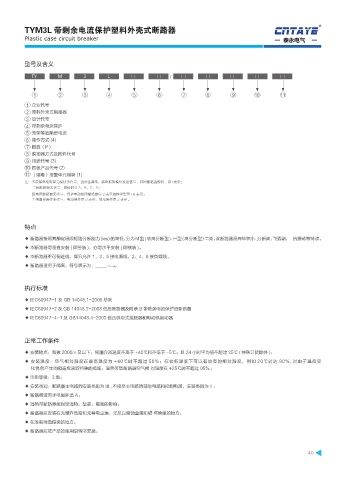

TYM3L 带剩余电流保护塑料外壳式断路器 R
Plastic case circuit breaker 泰永电气

型号及含义

/
TY M 3 L □ □ □ □ □ □ □

1 2 3 4 5 6 7 8 9 10 11
1 企业代号
2 塑料外壳式断路器
3 设计代号
4 带剩余电流保护
5 壳架等级额定电流
6 操作方式 (4)
7 极数（P）
8 脱扣器方式及附件代号
9 用途代号 (3)
10 四极产品代号 (2)
11 （漏电）报警单元模块 (1)
注：不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
三极断路器无代号，四极时分 A，B，C，D；
配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示。
手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。

特点

◆ 断路器按照其额定极限短路分断能力(leu)的高低，分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小、分断高、飞弧端， 抗振动等特点。
◆ 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
◆ 本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
◆ 断路器适用于隔离，符号表示为：

执行标准

◆ IEC60947-1 及 GB 14048.1-2006 总则
◆ IEC60947-2 及 GB 14048.2-2008 低压断路器及附录 B 带剩余电流保护的断路器
◆ IEC60947-4-1 及 GB14048.4-2003 低压机电式接触器和电动机起动器

正常工作条件

◆ 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
◆ 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变
化偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
◆ 污染等级：3 级；
◆ 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破 坏绝缘的地方；
◆ 在没有雨雪侵袭的地方；
◆ 断路器应按产品的使用说明书安装。

40
