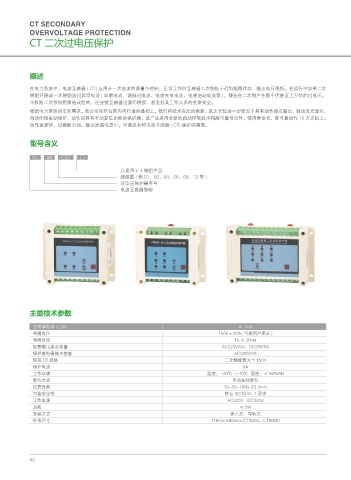

CT SEConDARY
oVERVoLTAGE PRoTECTIon
CT 二次过电压保护
概述
在电力系统中，电流互感器 ( CT) 应用于一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次
绕组开路或一次绕组流过异常电流 ( 如雷电流、谐振过电流、电容充电电流、电感启动电流等 )，都会在二次侧产生数千伏甚至上万伏的过电压。
不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。
根据电力系统的实际需求，我公司在结合国内同行业的基础上，我们将技术在此的更新，取之长处进一步研发了具有动作接点输出、自动发光显示、
自动闭锁差动保护、动作后具有手动复位功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作 10 万次以上。
动作速度快，过载能力强，静态泄漏电流小，可满足各种电流互感器 ( CT) 保护的需要。
型号含义
CT - 80 □□ □
只适用于 4 绕组产品
绕组数 ( 例 01、03、04、06、09、12 等 )
过电压保护器序号
电流互感器简称
主要技术参数
正常漏电流 IL20V ≤ 1mA
导通电压 150V±20%( 可按用户要求 )
导通时间 Ts ≤ 20ms
报警输出接点容量 AC220V/5A；DC28V/5A
保护继电器接点容量 AC220V/5A
使用 CT 规格 二次侧峰值大于 150V
保护电流 5A
工作环境 温度：-20℃ ~+70℃ 湿度：≤ 95%RH
复位方式 手动按钮复位
抗震性能 10-50-10Hz 2G 3min
可靠安全性 符合 IEC8341-1 要求
工作电源 AC220V、DC220V
功耗 ≤ 5W
安装方式 嵌入式、导轨式
外形尺寸 116mm×90mm (CT8004、CT8006)
43
