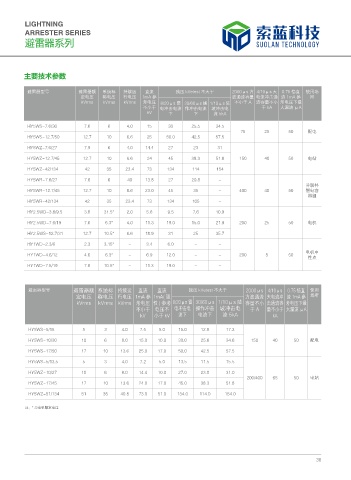

Page 43 - 索蓝科技有限公司

LIGHTnInG
ARRESTER SERIES ෬ড॓࠯
避雷器系列 Suolan Technology

主要技术参数

避雷器型号 避雷器额 系统标 持续运 直流 残压 kVetest 不大于 2000μs 方 4/10μs 大 0.75 倍直 使用场
定电压 称电压 行电压 1mA 参 波通流容量 电流冲击通 流 1mA 参 所
kVrms kVrms kVrms 考电压 8/20μs 雷 30/60μs 操 1/10μs 陡 不小于 A 流容量不小 考电压下最
不小于 电冲击电流 作冲击电流 坡冲击电 于 kA 大漏流 μA
kV 下 下 流 5kA

HY5WS-7.6/30 7.6 6 4.0 15 30 25.5 34.5
75 25 50 配电
HY5WS-12.7/50 12.7 10 6.6 25 50.0 42.5 57.5
HY5WZ-7.6/27 7.9 6 4.0 14.4 27 23 31

HY5WZ-12.7/45 12.7 10 6.6 24 45 38.3 51.8 150 40 50 电站
HY5WZ-42/134 42 35 23.4 73 134 114 154
HY5WR-7.6/27 7.6 6 40 13.8 27 20.8 -
并联补
HY5WR-12.7/45 12.7 10 6.6 23.0 45 35 - 400 40 50 偿电容
器组
HY5WR-42/134 42 35 23.4 73 134 105 -
HY2.5WD-3.8/9.5 3.8 31.5* 2.0 5.6 9.5 7.6 10.9
HY2.5WD-7.6/19 7.6 6.3* 4.0 11.3 19.0 15.0 21.9 200 25 50 电机

HY2.5WS-12.7/31 12.7 10.5* 6.6 18.9 31 25 35.7
HY1WD-2.3/6 2.3 3.15* - 3.4 6.0 - -
电机中
HY1WD-4.6/12 4.6 6.3* - 6.9 12.0 - - 200 5 50
性点
HY1WD-7.5/19 7.6 10.5* - 11.3 19.0 - -

避雷器型号 避雷器额 系统标 持续运 直流 直流 残压 kVetest 不大于 2000μs 4/10μs 0.75 倍直 使用
定电压 称电压 行电压 1mA 参 1mA( 强 方波通流 大电流冲 流 1mA 参 场所
kVrms kVrms kVrms 考电压 性)参考 8/20μs 雷 30/60μs 1/10μs 陡 容量不小 击通流容 考电压下最
不小于 电压不 电冲击电 操作冲击 坡冲击电 于A 量不小于 大漏流 μA
kV 小于 kV 流下 电流下 流 5kA kA

HY5WS-5/15 5 3 4.0 7.5 5.0 15.0 12.8 17.3

HY5WS-10/30 10 6 8.0 15.0 10.0 30.0 25.6 34.6 150 40 50 配电
HY5WS-17/50 17 10 13.6 25.0 17.0 50.0 42.5 57.5
HY5WS-5/13.5 5 3 4.0 7.2 5.0 13.5 11.5 15.5

HY5WZ-10/27 10 6 8.0 14.4 10.0 27.0 23.0 31.0
200/400 65 50 电站
HY5WZ-17/45 17 10 13.6 24.0 17.0 45.0 38.3 51.8
HY5WZ-51/134 51 35 40.8 73.0 51.0 134.0 114.0 154.0

注：* 为电机额定电压

38
