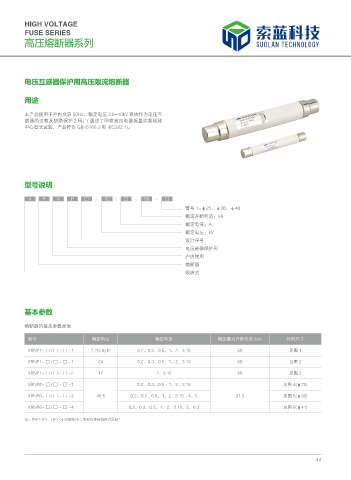

HIGH VoLTAGE
fUSE SERIES ෬ড॓࠯
高压熔断器系列 Suolan Technology

电压互感器保护用高压限流熔断器

用途

本产品使用于户内交流 50Hz，额定电压 3.6-40kV 系统作为电压互
感器的过载及短路保护之用。( 通过了国家高压电器质量监督检测
中心型式试验，产品符合 GB15166.2 和 IEC282.1)。

型号说明

X R N P □ - 12 / □ - 50 - □
管号 1=φ25、φ30、φ40
额定开断电流：kA
额定电流：A
额定电压：kV
设计序号
电压感器保护用
户内使用
熔断器
限流式

基本参数

熔断器的基本参数如表
型号 额定电压 额定电流 额定最大开断电流 (kA) 外形尺寸

XRNP1- □ / □ - □ -1 7.2(3.6)12 0.2、0.3、0.5、1、2、3.15 50 见图 1
XRNP1- □ / □ - □ -1 24 0.2、0.3、0.5、1、2、3.15 50 见图 2

XRNP1- □ / □ - □ -2 12 2、3.15 50 见图 3
XRNP6- □ / □ - □ -1 0.2、0.3、0.5、1、2、3.15 见图 4(φ25)
XRNP6- □ / □ - □ -3 40.5 0.2、0.3、0.5、1、2、3.15、4、5 31.5 见图 5(φ30)

XRNP6- □ / □ - □ -4 0.2、0.3、0.5、1、2、3.15、5、6.3 见图 6(φ41)

注：其中7.2kV、12kV (φ25管径)有三种非标准接线形式见图7

44
