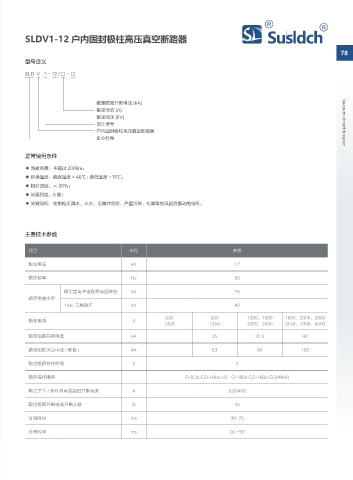

SLDV1-12 户内固封极柱高压真空断路器

78
型号含义

SLD V 1 - 12 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号 Vacuum circuit breaker
户内固封极柱高压真空断路器
企业代号

正常使用条件

◆ 海拔高度：不超过 2000m；
◆ 环境温度：最高温度 + 40℃ ; 最低温度 -15℃；
◆ 相对湿度：≤ 95%；
◆ 地震烈度：8 级；
◆ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数

额定电压 kV 12

额定频率 Hz 50

额定雷电冲击耐受电压峰值 kV 75
额定绝缘水平
1min 工频耐压 kV 42
630 630 1250、1600 1600、2000、2500
额定电流 A
1250 1250 2000、2500 3150、1000、5000
额定短路开断电流 kA 25 31.5 40

额定短路关合电流 ( 峰值 ) kA 63 80 100

额定短路持续时间 S 4

额定操作顺序 O-0.3s-CO-180s-cO O-180s-CO-180s-CO(40kA)

额定单个 / 背对背电容器组开断电流 A 630/400
额定短路开断电流开断次数 次 30

合闸时间 ms 30~70

分闸时间 ms 20 ~50
