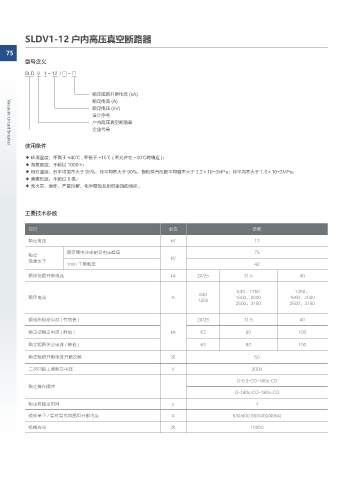

SLDV1-12 户内高压真空断路器

75
型号含义

SLD V 1 - 12 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内高压真空断路器
企业代号

使用条件
Vacuum circuit breaker
◆ 环境温度：不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 )；
◆ 海拔高度：不超过 1000m；
◆ 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平均值不大于 2.2×10-3MPa；月平均不大于 1.8×10-3MPa；
◆ 地震烈度：不超过 8 级；
◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定 kV
绝缘水平
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40

630、1250 1250、
630
额定电流 A 1600、2000 1600、2000
1250
2500、3150 2500、3150
额定热稳定电流 ( 有效值 ) 20/25 31.5 40
额定动稳定电流 ( 峰值 ) kA 63 80 100

额定短路关合电流 ( 峰值 ) 63 80 100
额定短路开断电流开断次数 次 50

二次回路工频耐受电压 V 2000

O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 s 4

额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 10000
