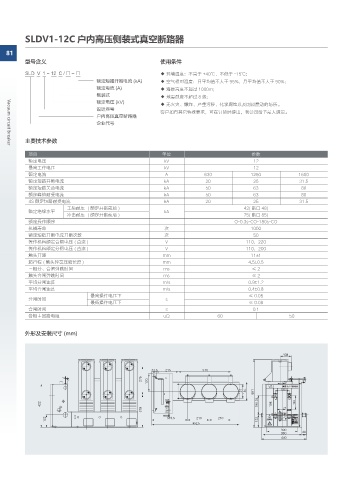

SLDV1-12C 户内高压侧装式真空断路器

81
型号含义 使用条件

SLD V 1 - 12 C / □ - □ ◆ 环境温度：不高于 +40℃，不低于 -15℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
额定电流 (A) ◆ 海拔高度不超过 1000m；
侧装式 ◆ 地震烈度不超过 8 级；
额定电压 (kV)
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
设计序号
客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
户内高压真空断路器
企业代号

主要技术参数
Vacuum circuit breaker
项目 单位 参数
额定电压 kV 12
最高工作电压 kV 12
额定电流 A 630 1250 1600
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kA
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
机械寿命 次 1000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 ( 直流 ) V 110，220
操作机构额定分闸电压 ( 直流 ) V 110，200
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 4.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 0.9±1.2
平均合闸速度 m/s 0.4±0.8
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1
各相主回路电阻 uΩ 60 50

外形及安装尺寸 (mm)

.
74 Ξᜈयᄽቆறᡸ٧

Ջ ᫑ 0/ ѫ ᫑ 0''

ࣂϱᑞ
$)"3(&%
ซ਒ ਖ਼ЮᰳԌᄽቆறᡸ٧
ᰳԌӿᬖ లϱᑞ ѫ᫑࿃খ ۋ Ձ
ឯːಪᥕߵ΍ၸ᜺ር ֖ୱͺ᜺ᔴ ᎃ Ձ ҃ᤴ௅య ੾ శ ԟ ஜ
PG HPPE FOHJOFFSJOH QSBDUJDJDFḓ 6/$)"3(&% లϱᑞ 0/ 0'' */%*$"503 ᮟည );
8"3/*/(
ѫՋ᫑ૈᇧ
ႂԌ ,7
)JHI 7PMUBHF JT EBOHFSḓ
ᆀᡸधறႂึ "
1MFBTF PCTFSWFE UIF JOTUSVDUJPO
NBOVBM BOE GPMMPX UIF SVMFT
ࢹᮟᏬԌ ,7
ᭆႂуѣႂԌ ,7
བሶ߿ႂึ ,7
ᆀᡸ૆፝ௐᫍ 4
Үሶ߿ႂึ ,"
ୱͺᮊࣿ 0 4 $0 4 $0
ୱͺႂԌ
᠎᧙
