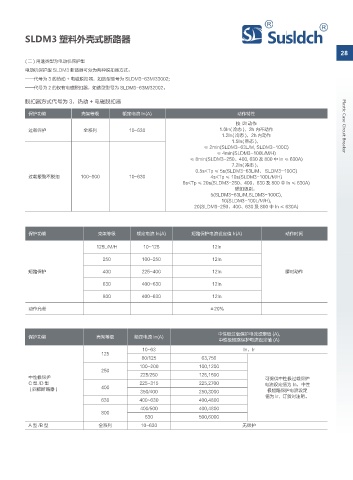

SLDM3 塑料外壳式断路器

28
( 二 ) 用途类型为电动机保护型
电动机保护型 SLDM3 断路器可分为两种脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器，如选型型号为 SLDM3-63M/33002;
——代号为 2 的仅有电磁脱扣器，如选型型号为 SLDM3-63M/32002。

脱扣器方式代号为 3，热动 + 电磁脱扣器
保护功能 壳架等级 额定电流 In(A) 动作特性

按 I2t 动作 Plastic Case Circuit Breaker
过载保护 全系列 10~630 1.0In( 冷态 )，2h 内不动作
1.2In( 冷态 )，2h 内动作
1.5In( 热态 )，
≤ 2min(SLDM3-63L/M, SLDM3-100C)
≤ 4min(SLDM3-100L/M/H)
≤ 8min(SLDM3-250、400, 630 及 800 中 In ≤ 630A)
7.2In( 冷态 )，
0.5s<Tp ≤ 5s(SLDM3-63L/M、 SLDM3-100C)
过载报警不脱扣 100~800 10~630 4s<Tp ≤ 10s(SLDM3-100L/M/H)
6s<Tp ≤ 20s(SLDM3-250、400、630 及 800 中 In ≤ 630A)
脱扣级别，
5(SLDM3-63L/M,SLDM3-100C),
10(SLDM3-100L/M/H),
20(SLDM3-250、400、630 及 800 中 In ≤ 630A)

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
125L/M/H 10~125 12In

250 100~250 12In

短路保护 400 225~400 12In 瞬时动作
630 400~630 12In

800 400~630 12In
动作允差 ±20%

中性极过载保护电流设定值 (A),
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
10~63 In，Ir
125
80/125 63,756
100~200 100,1200
250
225/250 125,1500
中性极保护 可提供中性极过载保护
C型/D型 225~315 225,2700 电流设定值为 In，中性
( 四极断路器 ) 400 极短路保护电流设定
350/400 250,3000
值为 Ir，订货时注明。
630 400~630 400,4800
400/500 400,4800
800
630 500,6000
A型/B型 全系列 10~630 无保护
