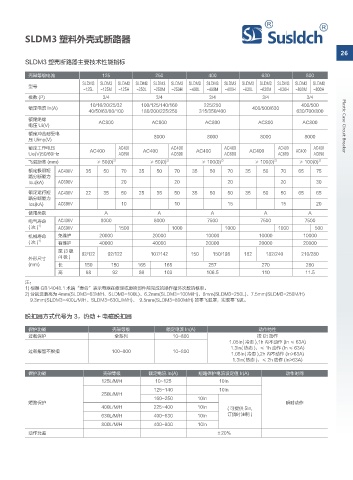

SLDM3 塑料外壳式断路器

26
SLDM3 塑壳断路器主要技术性能指标

壳架等级电流 125 250 400 630 800
SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3 SLDM3
型号
-125L -125M -125H -250L -250M -250H -400L -400M -400H -630L -630M -630H -800M -800H
极数 (P) 3/4 3/4 3/4 3/4 3/4
10/16/20/25/32 100/125/140/160 225/250 400/500
额定电流 In(A) 400/500/630
40/50/63/80/100 180/200/225/250 315/350/400 630/700/800
额定绝缘 AC800 AC800 AC800 AC800 AC800
电压 Ui(V) Plastic Case Circuit Breaker
额定冲击耐受电 8000 8000 8000 8000
压 Uimp(V)
额定工作电压 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400
Ue(V)50/60Hz AC690 AC690 AC690 AC690 AC690
飞弧距离 (mm) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 100(0) 2) ≯ 100(0) 2) ≯ 100(0) 2)
额定极限短 AC400V 35 50 70 35 50 70 35 50 70 35 50 70 65 75
路分断能力
Icu(kA) AC690V 20 20 20 20 30
额定运行短 AC400V 22 35 50 25 35 50 35 50 50 35 50 50 65 65
路分断能力
Ics(kA) AC690V 10 10 15 15 20
使用类别 A A A A A
电气寿命 AC400V 8000 8000 7500 7500 7500
(次) 1) AC690V 1500 1000 1000 1000 500
机械寿命 免维护 20000 20000 10000 10000 10000
(次) 1) 有维护 40000 40000 20000 20000 20000
宽(3 极 92/122 92/122 107/142 150 150/198 182 182/240 210/280
外形尺寸 /4极)
(mm) 长 150 150 165 165 257 270 280
高 68 92 86 103 106.5 110 11.5
注：
1) 根据 GB14048.1 术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 4mm(SLDM3-63M/H、SLDM3-100L)、6.2mm(SLDM3-100M/H)、8mm(SLDM3-250L)、7.5mm(SLDM3-250M/H)
9.3mm(SLDM3-400L/M/H、SLDM3-630L/M/H)、 9.5mm(SLDM3-800M/H) 的零飞弧罩，实现零飞弧。

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 动作特性
过载保护 全系列 10~800 按 I2t 动作
1.05In( 冷态 ),1h 内不动作 (In ≤ 63A)
1.3In( 热态 )，≤ 1h 动作 (In ≤ 63A)
过载报警不脱扣 100~800 10~800
1.05In( 冷态 ),2h 内不动作 (In>63A)
1.3In( 热态 )，≤ 2h 动作 (In>63A)
保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
125L/M/H 10~125 10In
125~140 10In
250L/M/H
160~250 10In
短路保护 瞬时动作
400L/M/H 225~400 10In ( 可提供 5In,
630L/M/H 400~630 10In 订货时注明 )
800L/M/H 400~800 10ln
动作允差 ±20%
