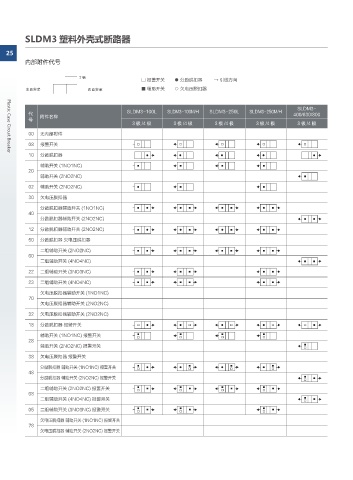

SLDM3 塑料外壳式断路器
25
内部附件代号
手柄
□ 报警开关 ● 分励脱扣器 → 引线方向
左面安装 右面安装 ■ 辅助开关 ○ 欠电压脱扣器
SLDM3-
代 附件名称 SLDM3-100L SLDM3-100M/H SLDM3-250L SLDM3-250M/H 400/630/800
号
3极/4极 3极/4极 3极/4极 3极/4极 3极/4极
00 无内部附件
08 报警开关
10 分励脱扣器
Plastic Case Circuit Breaker
辅助开关 (1NO1NC)
20
辅助开关 (2NO2NC)
02 辅助开关 (2NO2NC)
30 欠电压脱扣器
分励脱扣器辅助开关 (1NO1NC)
40
分励脱扣器辅助开关 (2NO2NC)
12 分励脱扣器辅助开关 (2NO2NC)
50 分励脱扣器 欠电压脱扣器
二组辅助开关 (2NO2NC)
60
二组辅助开关 (4NO4NC)
22 二组辅助开关 (3NO3NC)
23 二组辅助开关 (4NO4NC)
欠电压脱扣器辅助开关 (1NO1NC)
70
欠电压脱扣器辅助开关 (2NO2NC)
32 欠电压脱扣器辅助开关 (2NO2NC)
18 分励脱扣器 报警开关
辅助开关 (1NO1NC) 报警开关
28
辅助开关 (2NO2NC) 报警开关
38 欠电压脱扣器 报警开关
分励脱扣器 辅助开关 (1NO1NC) 报警开关
48
分励脱扣器 辅助开关 (2NO2NC) 报警开关
二组辅助开关 (2NO2NC) 报警开关
68
二组辅助开关 (4NO4NC) 报警开关
05 二组辅助开关 (3NO3NC) 报警开关
欠电压脱扣器 辅助开关 (1NO1NC) 报警开关
78
欠电压脱扣器 辅助开关 (2NO2NC) 报警开关
