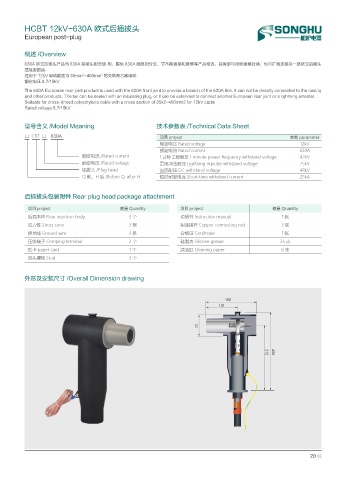

HCBT 12kV-630A 欧式后插拔头
European post-plug

概述 /Overview
630A 欧式后接头产品与 630A 前接头配合使 用，提供 630A 线路的分支，它不能直接和套管等产品相连，其尾部可用绝缘塞封堵，也可扩展连接另一路欧式后接头
或接避雷器。
2
2
适用于 12kV 电缆截面为 35mm ~400mm 的交联聚乙稀电缆
额定电压 8.7/15kV
The 630A European rear joint product is used with the 630A front joint to provide a branch of the 630A line. It can not be directly connected to the casing
and other products. The tail can be sealed with an insulating plug, or it can be extended to connect another European rear joint or a lightning arrester.
Suitable for cross-linked polyethylene cable with a cross section of 35k2~400mm2 for 12kV cable
Rated voltage 8.7/15kV

型号含义 /Model Meaning 技术参数表 /Technical Data Sheet

□ CBT □ - 630A 项目 project 参数 parameter
额定电压 Rated voltage 12kV
额定电流 Rated current 630A
额定电流 /Rated current 1 分钟工频耐压 1 minute power frequency withstand voltage 42kV
额定电压 /Rated voltage 雷电冲击耐压 Lightning impulse withstand voltage 75kV
插拔头 /Plug head 直流耐压 DC withstand voltage 48kV
Q 前、H 后 /Before Q, after H 短时耐受电流 Short-time withstand current 25kA

后插拔头包装附件 Rear plug head package attachment
项目 project 数量 Quantity 项目 project 数量 Quantity
后插本体 Rear insertion body 3个 说明书 Instruction manual 1张
应力锥 Stress cone 3根 铜连接杆 Copper connecting rod 3条
接地线 Ground wire 3条 合格证 Certificate 1张
压线端子 Crimping terminal 3个 硅脂膏 Silicone grease 35 克
纸卡 paper card 1个 清洁纸 Cleaning paper 6张
双头螺栓 Stud 3个

外形及安装尺寸 /Overall Dimension drawing

162
101

72 212 256

20
