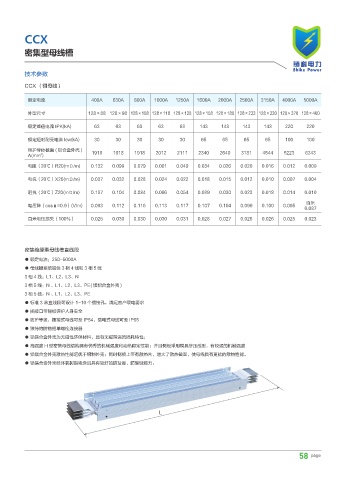

CCX

密集型母线槽

技术参数

CCX （铜母线）

额定电流 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3150A 4000A 5000A

外型尺寸 128×88 128×98 128×108 128×118 128×138 128×158 128×188 128×233 128×330 128×370 128×460

额定峰值电流 IPK(kA) 63 63 63 63 63 143 143 143 143 220 220

额定短时耐受电流 Icw(kA) 30 30 30 30 30 65 65 65 65 100 100
保护导体截面 ( 铝合金外壳 ) 1918 1918 1918 2012 2111 2340 2640 3181 4544 5223 6343
2
A(mm )
电阻（20℃）R20(mΩ/m) 0.132 0.099 0.079 0.061 0.049 0.034 0.026 0.020 0.016 0.012 0.009

电抗（20℃）X20(mΩ/m) 0.037 0.032 0.028 0.024 0.022 0.018 0.015 0.012 0.010 0.007 0.004

阻抗（20℃）Z20(mΩ/m) 0.137 0.104 0.084 0.066 0.054 0.039 0.030 0.023 0.018 0.014 0.010
百米
电压降（cosφ=0.9）(V/m) 0.093 0.112 0.116 0.113 0.117 0.107 0.104 0.099 0.100 0.095
0.087
百米电压损失（100%） 0.025 0.030 0.030 0.030 0.031 0.028 0.027 0.026 0.026 0.025 0.023

密集绝缘型母线槽直线段
● 额定电流：250-5000A
● 母线槽系统提供 3 相 4 线和 3 相 5 线
3 相 4 线：L1、L2、L3、N
3 相 5 线：N 、L1、L2、L3、PE( 镁铝合金外壳 )
3 相 5 线：N 、L1、L2、L3、PE
● 标准 3 米直线段可设计 1~10 个插接孔，满足客户取电要求
● 插接口带隔板保护人身安全
● 防护等级：插接式母线可至 IP54，馈电式母线可至 IP65
● 独特的防错相单螺栓连接器
● 铝镁合金外壳为无磁性环保材料，具有无磁滞涡流损耗特性；
● 高强度 H 型密集母线结构具有优秀的机械强度和动热稳定性能；并且侧板采用模具挤压成型，有较强的机械强度
● 铝镁合金外壳散热性能远优于钢制外壳；同时侧板上带有散热片，增大了散热截面，使母线具有更优的散热性能。
● 铝镁合金外壳经环氧树脂喷涂后具有较好的防盐雾、防腐蚀能力。

-
