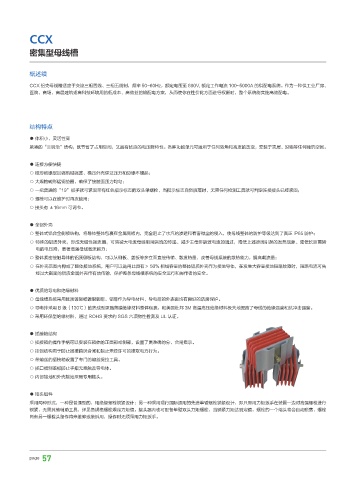

CCX

密集型母线槽

概述续

CCX 铝壳母线槽适应于交流三相四线、三相五线制，频率 50~60Hz，额定电压至 690V, 额定工作电流 100~5000A 的供配电系统。作为一种供工业厂房、
医院、商场、高层建筑或高科技环境用的低成本、高效益的输配电方案，从而使你在性价比方面进行权衡时，整个系统能实施高效配电。

结构特点

● 体积小、灵活性高
紧凑的“三明治”结构，既节省了占用空间，又具有优良的电压降特性。各种功能单元可运用于任何转角和高度的改变，安装于夹层、沿墙等任何建筑空间。

● 连接方便快捷
○ 锥形绝缘板加强机械强度、模压外壳保证压力和边缘不翘起；
○ 大规格碗形锰钢垫圈，确保了接触面压力均匀；
○ 一把普通的“19”扳手就可紧固带有红色指示标志的双头单螺栓，当指示标志自然脱落时，无需任何检测工具就可判定连接接头已经紧固；
○ 螺栓可以在维护时再次使用；
○ 接头有 ±16mm 可调节。

● 全铝外壳
○ 整体式铝合金侧板结构，将导体整体包裹在金属侧板内，完全阻止了水汽的渗透和有害微尘的侵入，使母线整体的防护等级达到了真正 IP65 防护；
○ 特殊的铝质外壳，形成无磁性扼流圈，可消减大电流母线相间涡流的传递、减少主母排谐波电流的通过，降低上述原因引起的发热现象、降低长距离输
电的电压降，显著增强母线载流能力；
○ 整体紧密接触导体的铝质侧板结构，可以从侧板、盖板等多立面直接传输、散发热量，改善母线系统的散热能力，提高载流量；
○ 在外壳范围内构成了整体接地系统，用户可以选用此具有＞ 50% 相线容量的整体铝质外壳作为接地导体，在发生大容量接地短路故障时，短路电流可先
经过大截面的铝质金属外壳作有效传输，保护整条母线槽系统的安全运行和操作者的安全。

● 优质的导电和绝缘材料
○ 母线槽系统采用优质镀锡或镀银铜排、铝排作为导电材料，导电排的外表面均有良好的防腐保护。
○ 导电排采用 B 级（130℃）的热成型聚酯薄膜绝缘材料整体包裹，和美国杜邦 3M 高温高压绝缘材料极大地提高了母线的绝缘强度和抗冲击强度。
○ 采用环保型绝缘材料，通过 ROHS 要求的 SGS 六项物性检测及 UL 认证。

● 插接箱结构
○ 插接箱的操作手柄可以安装在箱体的正面部或侧部，设置了更准确的分、合闸指示。
○ 挂锁结构用于防止插接箱误合闸和阻止未经许可的接取电力行为。
○ 带熔丝的插接箱设置了专门的熔丝提拉工具。
○ 插口模制盖板防止手指无意触及导电体。
○ 内部接地和外壳接地采用专用触头。

● 接头组件
采用两种形式：一种是普通型的，用绝缘螺栓锁紧设计；另一种采用现行国际通用的先进单臂螺栓锁紧设计，即只需用力矩扳手在装置一边对高强螺栓进行
锁紧，无需其他辅助工具，详见各规格螺栓规定力矩值。接头器内也可配备单臂双头力矩螺栓，当锁紧力矩达到定值，螺栓的一个端头将会自动脱落，螺栓
尚有另一螺栓头留作将来维修或装拆用，操作时无须采用力矩扳手。
