P. 2

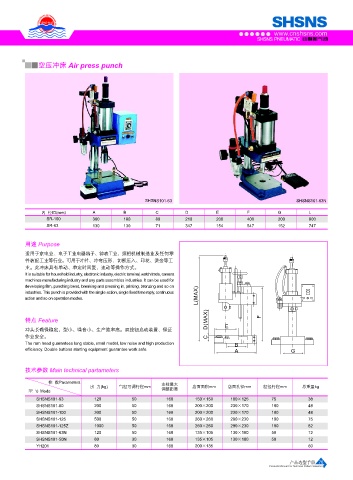

空压冲床 Air press punch



























                                                  SHSNS101-63                                        SHSNS101-63N
               内  径ID(mm)       A          B          C         D         E         F          G         L
                 SR-100         360        180        80        210       200       400        200       800
                 SR-63          130        130        71        347       154       547        152       747


          用途 Purpose
 SHSNS PNEUMATIC  适用于家电业、电子工业电器端子、钟表工业、照相机械制造业及任何零
 内外慧中, 气度不凡......  件装配工业等行业。可用于冲片、冲弯压形、切断压入、印花、烫金等工
          业。此冲床具有单动、单定时回复、连动等操作方式。
          It is suitable for household industry, electronic industry, electric terminal, watch trade, camera
         machines manufacturing industry and any parts assembles industries. It can be used for
 D 气动工具  industries. This punch is provided with the single action, single fixed time reply, continuous   L(MAX)
         developing film, punching bend, breaking and pressing in, printing, bronzing and so on
         action and so on operation modes.


 Air Filtration Combination
          特点 Feature
          冲头长确保稳定、型小、噪音小、生产效率高。双按钮启动装置、保证                              D(MAX)  E         F
          作业安全。                                                        C
          The ram head guarantees long stable, small model, low noise and high production
                                                                                B
          efficiency. Double buttons starting equipment guarantee work safe.    A                  G

          技术参数 Main technical partameters

                 参  数Parameters                        支柱最大
                               出  力(kg)  气缸可调行程mm                 店面面积mm      店面孔径mm      缸径行程mm       总重量kg
           型  号 Mode                                   调整距离
             SHSNS101-63         120          50         160       150×150     180× 125      75          38
             SHSNS101-80         200          50         160       200×200     230×170       100         48
             SHSNS101-100        300          50         160       200×200     230×170       100         48
             SHSNS101-125        500          50         160       260×260     290×230       100         75
             SHSNS101-125Z       1000         50         160       260×260     290×230       100         82
             SHSNS101-63N        120          50         160       135×105     130×180       50          12
             SHSNS101-50N        80           30         160       135×105     130×180       50          12
             YH201               80           30         160       200×135                               60

                                                                                                   产品选型手册 76
                                                                                            Products Manual For Technical Pattern Selection
