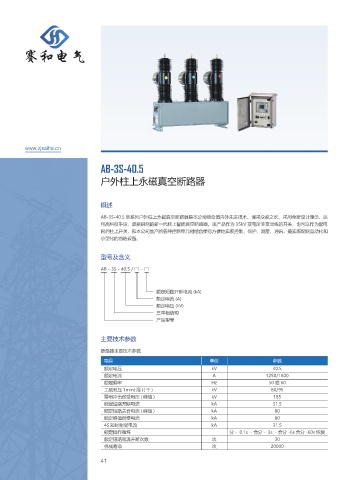

AB-3S-40.5
户外柱上永磁真空断路器
概述
AB-3S-40.5 型系列户外柱上永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、远
用高科技手段、最新研制的新一代柱上智能真空断路器。该产品作为 35kV 变电所主变出线的开关，也可以作为配电
网的柱上开关，和本公司生产的各种控制单元相结合便可方便地实现控制、保护、测星、通讯，是实现配网自动化和
小型化的首选设备。
型号及含义
AB - 3S - 40.5 / □ - □
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
三单相结构
产品型号
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250/1600
额定频率 Hz 50 或 60
工频耐压 1min( 湿 )( 干 ) kV 80/95
雷电冲击耐受电压 ( 峰值 ) kV 185
额定短路开断电流 kA 31.5
额定短路关合电流 ( 峰值 ) kA 80
额定峰值耐受电流 kA 80
4S 短时耐受电流 kA 31.5
额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
额定短路电流开断次数 次 30
机械寿命 次 20000
41
