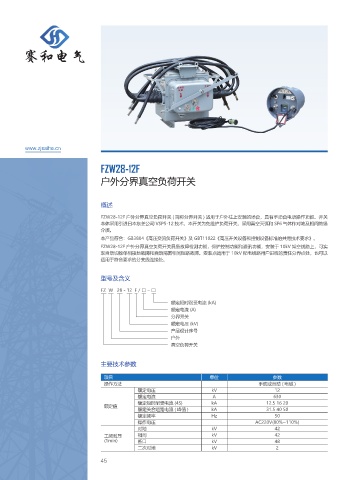

FZW28-12F

户外分界真空负荷开关

概述

FZW28-12F 户外分界真空负荷开关 ( 简称分界开关 ) 适用于户外柱上安装的场合，具有手动合电动操作功能。开关
本体采用引进日本东芝公司 VSP5-12 技术，本开关为免维护负荷开关。采用真空灭弧和 SF6 气体作对地及相间绝缘
介质。
本产品符合：GB3804《高压交流负荷开关》及 GBT11022《高压开关设备和控制设备标准的共用技术要求》。
FZW28-12F 户外分界真空负荷开关具备故障检测功能，保护控制功能和通讯功能，安装于 10kV 架空线路上，可实
现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于 10kV 配电线路用户进线的责任分界点处，也可以
适用于符合要求的分支线连接处。

型号及含义
FZ W 28 - 12 F / □ - □

额定短时耐受电流 (kA)
额定电流 (A)
分界开关
额定电压 (kV)
产品设计序号
户外
真空负荷开关

主要技术参数

项目 单位 参数
操作方法 手动或自动 ( 电磁 )
额定电压 kV 12
额定电流 A 630
额定短时耐受电流 (4S) kA 12.5 16 20
额定值
额定关合短路电流 ( 峰值 ) kA 31.5 40 50
额定频率 Hz 50
操作电压 AC220V(80%~110%)
对地 kV 42
工频耐压 相间 kV 42
(1min) 断口 kV 48
二次对地 kV 2
45
