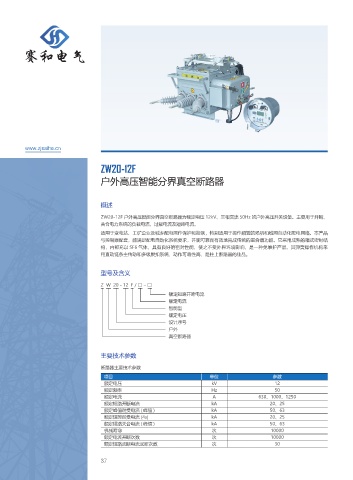

ZW20-12F
户外高压智能分界真空断路器
概述
ZW20-12F 户外高压智能分界真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、
关合电力系统的负载电流、过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品
与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结
构，内部充以 SF6 气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操作机构采
用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。
型号及含义
Z W 20 - 12 F / □-□
额定短路开断电流
额定电流
智能型
额定电压
设计序号
户外
真空断路器
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630、1000、1250
额定短路开断电流 kA 20、25
额定峰值耐受电流 ( 峰值 ) kA 50、63
额定短时耐受电流 (4s) kA 20、25
额定短路关合电流 ( 峰值 ) kA 50、63
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路武断电流武断次数 次 30
