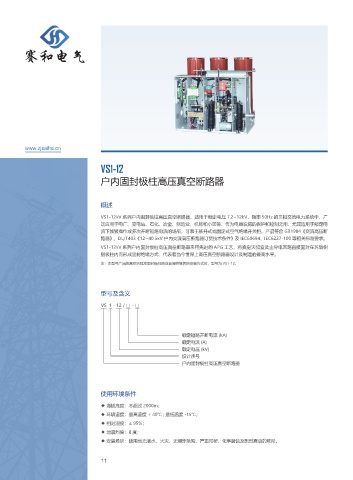

VS1-12
户内固封极柱高压真空断路器
概述
VS1-12kV 系列户内固封极柱高压真空断路器，适用于额定电压 7.2~12kV，频率 50Hz 的三相交流电力系统中，广
泛应用于电厂、变电站、石化、冶金、制造业、机场和小区等，作为电器设施的保护和控制之用，尤其适用于额定电
流下频繁操作或多次开断短路电流的场所，可装于移开式或固定式空气绝缘开关柜。产品符合 GB1984《交流高压断
路器》、DL/T403《12~40.5kV 户内交流高压断路器订货技术条件》及 IEC60694、IEC6227-100 等相关标准要求。
VS1-12kV 系列户内固封极柱高压真空断路器采用先进的 APG 工艺，将真空灭弧室及主导电回路直接固封在环氧树
脂极柱内而形成固封绝缘方式，代表着当今世界上高压真空断路器设计及制造的最高水平。
注：本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时，型号为 VS1-12。
型号及含义
VS 1 - 12 / □ - □
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内固封极柱高压真空断路器
使用环境条件
◆ 海拔高度：不超过 2000m；
◆ 环境温度：最高温度 + 40℃ ; 最低温度 -15℃；
◆ 相对湿度：≤ 95%；
◆ 地震烈度：8 度；
◆ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
