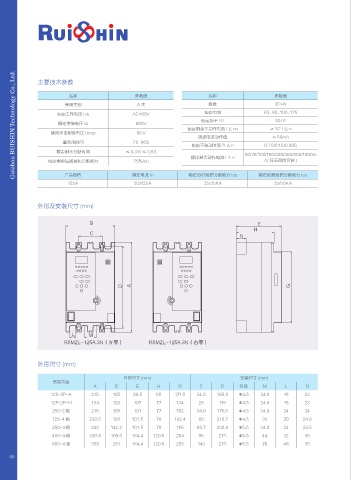

主要技术参数

名称 参数值 名称 参数值
使用类别 A类 极数 3P+N
额定工作电压 Ue AC400V 额定电流 63、80、100、125
额定频率 Hz 50Hz
额定绝缘电压 Ui 690V
额定剩余不动作电流 I △ no ≥ 1/2 I △ n
额定冲击耐受电压 Uimp 8KV
突波电流动作值 ≤ 50mA
重合闸时间 20-60S
极限不驱动时间 2I △ n 0.2S/0.1S/0.06S
额定剩余分断时间 ≤ 0.3S/ ≤ 0.5S 50/75/100/150/200/300/500/1000m
额定剩余动作电流 I △ n
额定剩余短路通和分断能力 25%Icu A( 任意四挡可调 )

产品规格 额定电流 In 额定运行短路分断能力 Ics 额定极限短路分断能力 Icu
125A 63/125A 25/35KA 35/50KA

外形及安装尺寸 (mm)

# &
)
$
/

% " (

- .
34.;- " /Ḛࢺᭅḛ 34.;- " /ḚԾᭅḛ

外形尺寸 (mm)

外形尺寸 (mm) 安装尺寸 (mm)
壳架等级
A B E H G C D 孔径 M L N
125-2P-A 215 105 90.5 65 171.5 24.9 195.8 Φ4.5 24.9 16 23
125-2P-H 134 120 107 77 134 26 116 Φ4.5 24.9 16 23
250-2 极 215 105 101 77 162 34.9 175.6 Φ4.5 34.9 24 24
125-4 极 230.5 126 101.5 78 182.4 60 210.7 Φ4.5 30 20 24.8
250-4 极 240 142.2 101.5 78 185 69.7 200.8 Φ5.5 34.9 24 24.5
400-4 极 336.8 195.6 184.4 129.5 254 95 271 Φ5.5 44 32 35
800-4 极 359 281 184.4 129.5 253 140 271 Φ5.5 70 48 35
