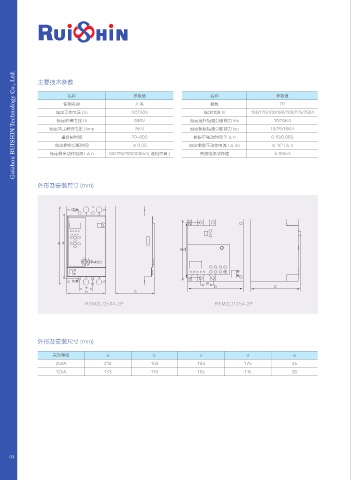

Page 10 - 贵州锐新科技有限公司

Guizhou RUISHIN Technology Co., Ltd.
主要技术参数

名称 参数值 名称 参数值
使用类别 A类 极数 2P
额定工作电压 Ue AC230V 额定电流 In 100/125/160/180/200/225/250A
额定绝缘电压 Ui 690V 额定运行短路分断能力 Ics 10/20KA
额定冲击耐受电压 Uimp 8KV 额定极限短路分断能力 Icu 15/25/35KA
重合闸时间 20-60S 极限不驱动时间 2I △ n 0.1S/0.06S
额定剩余分断时间 ≤ 0.3S 额定剩余不动作电流 I △ no ≥ 1/2 I △ n
额定剩余动作电流 I △ n 50/125/200/300mA( 选档可调 ) 突波电流动作值 ≤ 50mA

外形及安装尺寸 (mm)

⩢⎽

ܳ /
व
ܳ
व
BE
B E

᝸ߕवܳ
ᐭ ᐭ
ڠ ڠ

䉌 䒪
F
F C D
C $
RSMZL/250A.2P RSMZL/125A.2P

外形及安装尺寸 (mm)

壳架等级 a b c d e
250A 214 104 104 175 35
125A 133 119 105 115 26

03
