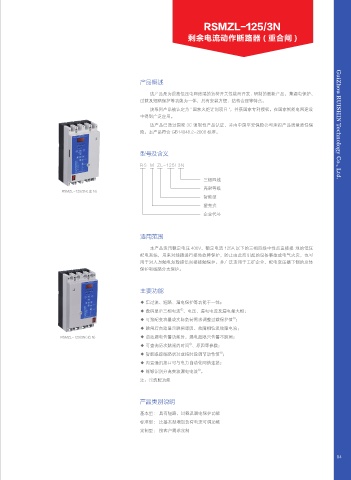

Page 11 - 贵州锐新科技有限公司
P. 11
RSMZL-125/3N
剩余电流动作断路器 ( 重合闸 )
产品概述
该产品是为提高低压电网终端的负荷开关性能而开发、研制的最新产品， 集漏电保护、
过载及短路保护等功能为一体，具有安装方便、结构合理等特点。
该系列产品被认定为 " 国家火炬计划项目 "，并获国家专利授权，在国家智能电网建设
中得到广泛应用。
该产品已通过国家 3C 强制性产品认证，并由中国平安保险公司承担产品质量责任保 GuiZhou RUISHIN Technology Co., Ltd.
险。本产品符合 GB14048.2-2008 标准。
型号及含义
RS M ZL-125/ 3N
三极四线
壳架等级
RSMZL-125/3N( 左 N)
智能型
塑壳式
企业代号
适用范围
本产品适用额定电压 400V、额定电流 125A 以下的三相四线中性点直接接 地的低压
配电系统，用来对线路进行接地故障保护，防止由此而引起的设备事故或电气火灾，也可
用于对人身触电危险提供间接接触保护。并广泛适用于工矿企业、配电变压器下侧的总体
保护和线路分支保护。
主要功能
◆ 集过流、短路、漏电保护等功能于一体；
◆ 数码显示三相电流 、电压、漏电电流及漏电最大相；
①
①
◆ 可按配变容量或实际负荷需求调整过载保护值 ；
◆ 跳闸后自动显示跳闸原因、故障相位及故障电流；
RSMZL-125/3N( 右 N) ◆ 启动漏电告警功能时，漏电超限只告警不跳闸；
①
◆ 可查询历次跳闸的时间 、原因等参数；
①
◆ 智能跟踪线路状况或按时段调节动作值 ；
◆ 内置通讯接口可与电力自动化网络连接；
①
◆ 能够识别分离突波漏电电流 。
注：①选配功能
产品类别说明
基本型 : 具有短路、过载及漏电保护功能
标准型 : 比基本型增加负荷电流可调功能
定制型 : 按客户需求定制
04
