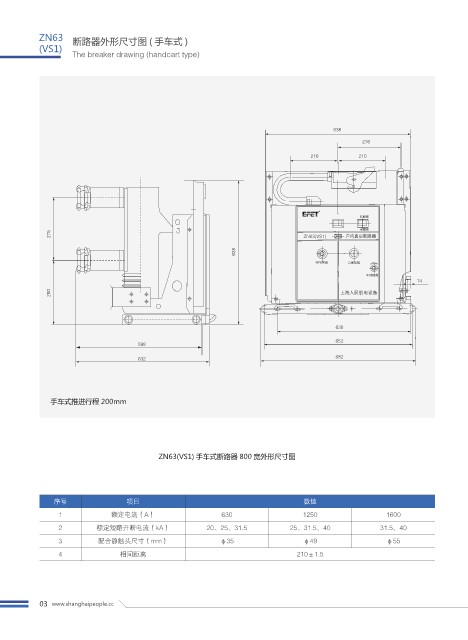

ZN63 断路器外形尺寸图 ( 手车式 )
(VS1)
The breaker drawing (handcart type)

ࣂϱᑞ
లϱᑞ
;/ 74 ਖ਼Юᄽቆறᡸ٧

ѫ᫑૊ᨍ Ջ᫑૊ᨍ
੣Үϱᑞ

ʼ๑̠ඞ఺ႂ᝹ܫ

手车式推进行程 200mm

ZN63(VS1) 手车式断路器 800 宽外形尺寸图

序号 项目 数值
1 额定电流（A） 630 1250 1600
2 额定短路开断电流（kA） 20、25、31.5 25、31.5、40 31.5、40

3 配合静触头尺寸（mm） φ35 φ49 φ55
4 相间距离 210±1.5
