ZN63 断路器外形尺寸图 ( 固定式 )
(VS1)
The breaker drawing (fixed)

- -
ࣂ ϱ ᑞ
9.
ల ϱ ᑞ
;/ 74 ਖ਼Юᄽቆறᡸ٧

- -
ѫ᫑૊ᨍ Ջ᫑૊ᨍ
c
c
੣Үϱᑞ

ʼ๑̠ඞ఺ႂ᝹ܫ

9.

߶ᜈߗ

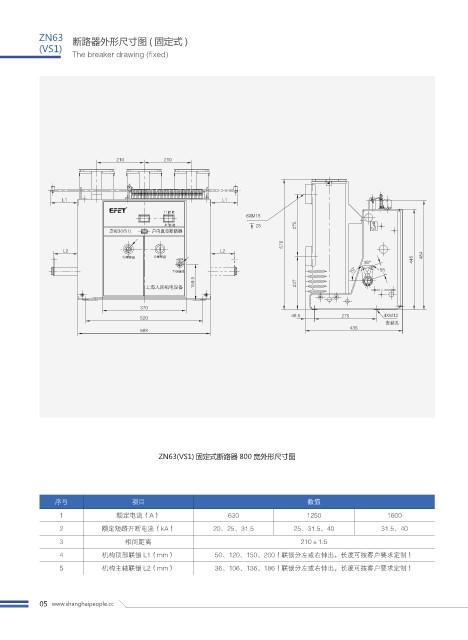

ZN63(VS1) 固定式断路器 800 宽外形尺寸图

序号 项目 数值
1 额定电流（A） 630 1250 1600

2 额定短路开断电流（kA） 20、25、31.5 25、31.5、40 31.5、40
3 相间距离 210±1.5
4 机构顶部联锁 L1（mm） 50、120、150、200（联锁分左或右伸出，长度可按客户要求定制）
5 机构主轴联锁 L2（mm） 36、106、136、186（联锁分左或右伸出，长度可按客户要求定制）
